摘要
本图册系统整理了接触网主要零部件的现场检查指导图示，覆盖支撑装置、定位装置、电连接、五跨锚段关节、中心锚结、滑轮/棘轮补偿、无交叉/交叉线岔、分相关节、避雷器、隔离开关、吸上线、附加悬挂下锚、隧道预埋件及吊柱、隧道内补偿下锚等 16 大类。每张图均为工程现场使用的标准化检查图示，包含零部件位置标注、力矩规格、安装要求与典型错误示例，是接触网巡视、检修、培训与验收的便携参考资料。
关键词：接触网零部件；接触网检修；检查指导图示；支撑装置；锚段关节；中心锚结；补偿装置；线岔；分相关节；避雷器；隔离开关；隧道预埋件

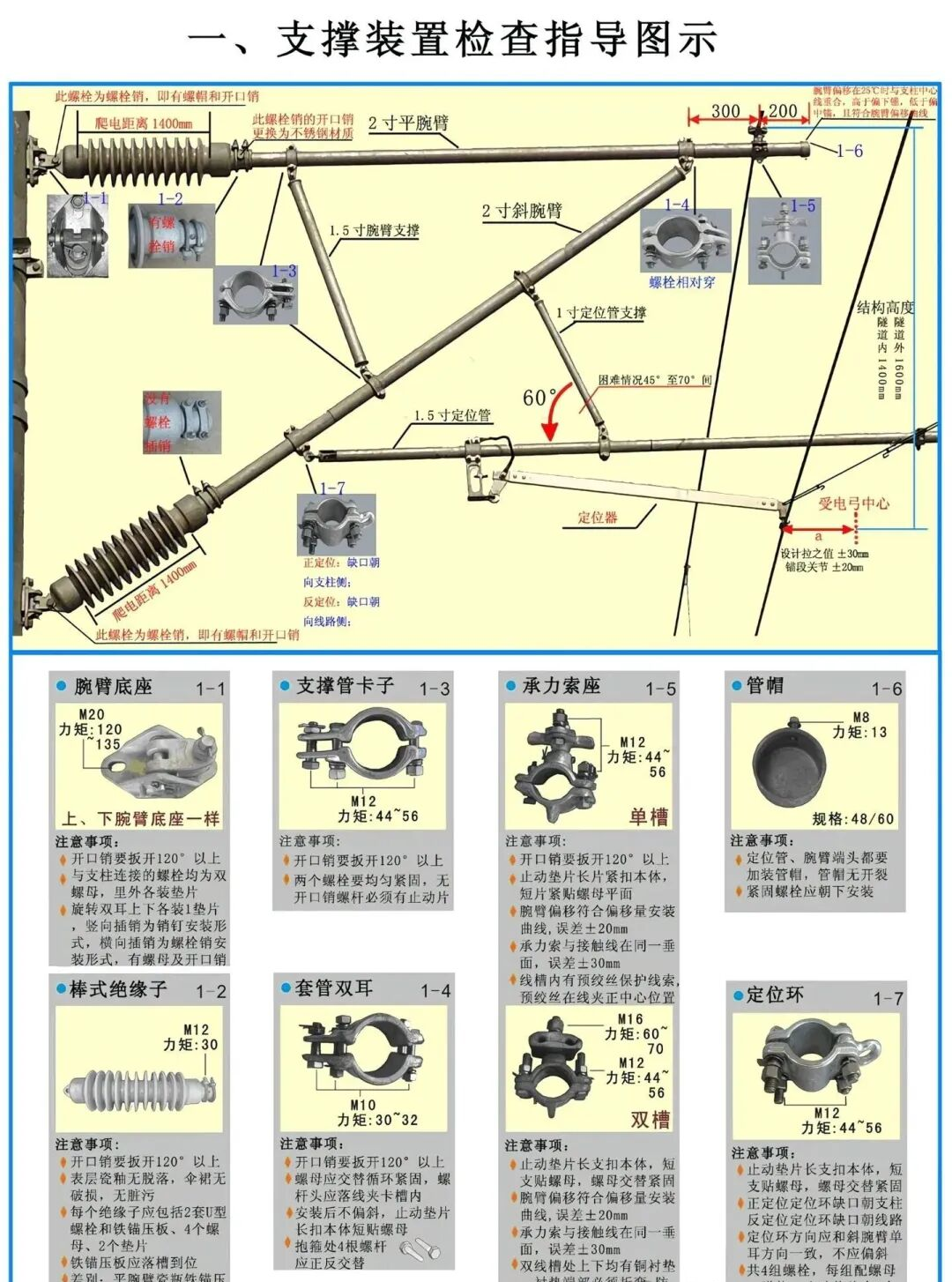

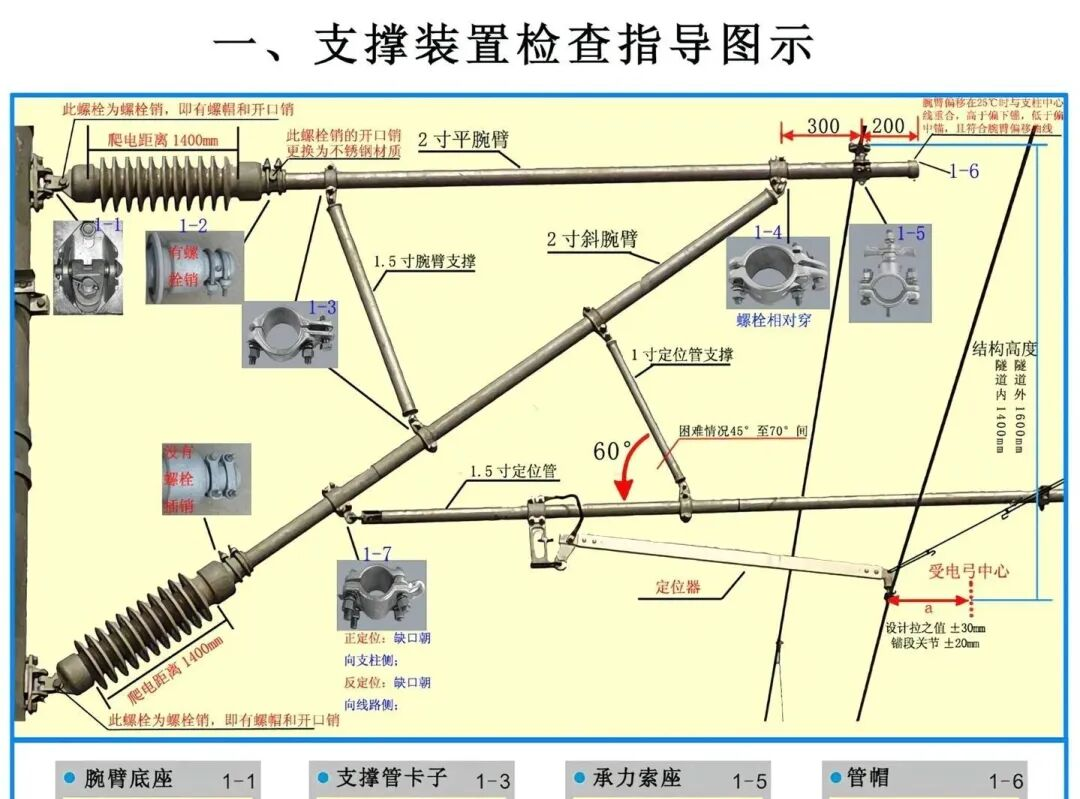

一、支撑装置检查指导图示（SUPPORTING DEVICE）
腕臂底座
棒式绝缘子
承力索座
定位环
力矩 120~135 N·m
关键要点：腕臂底座、棒式绝缘子、支撑管卡子、套管双耳、承力索座、定位环、管帽的安装形式、紧固力矩、零件材质、销钉与开口销规格、各部件检查重点。

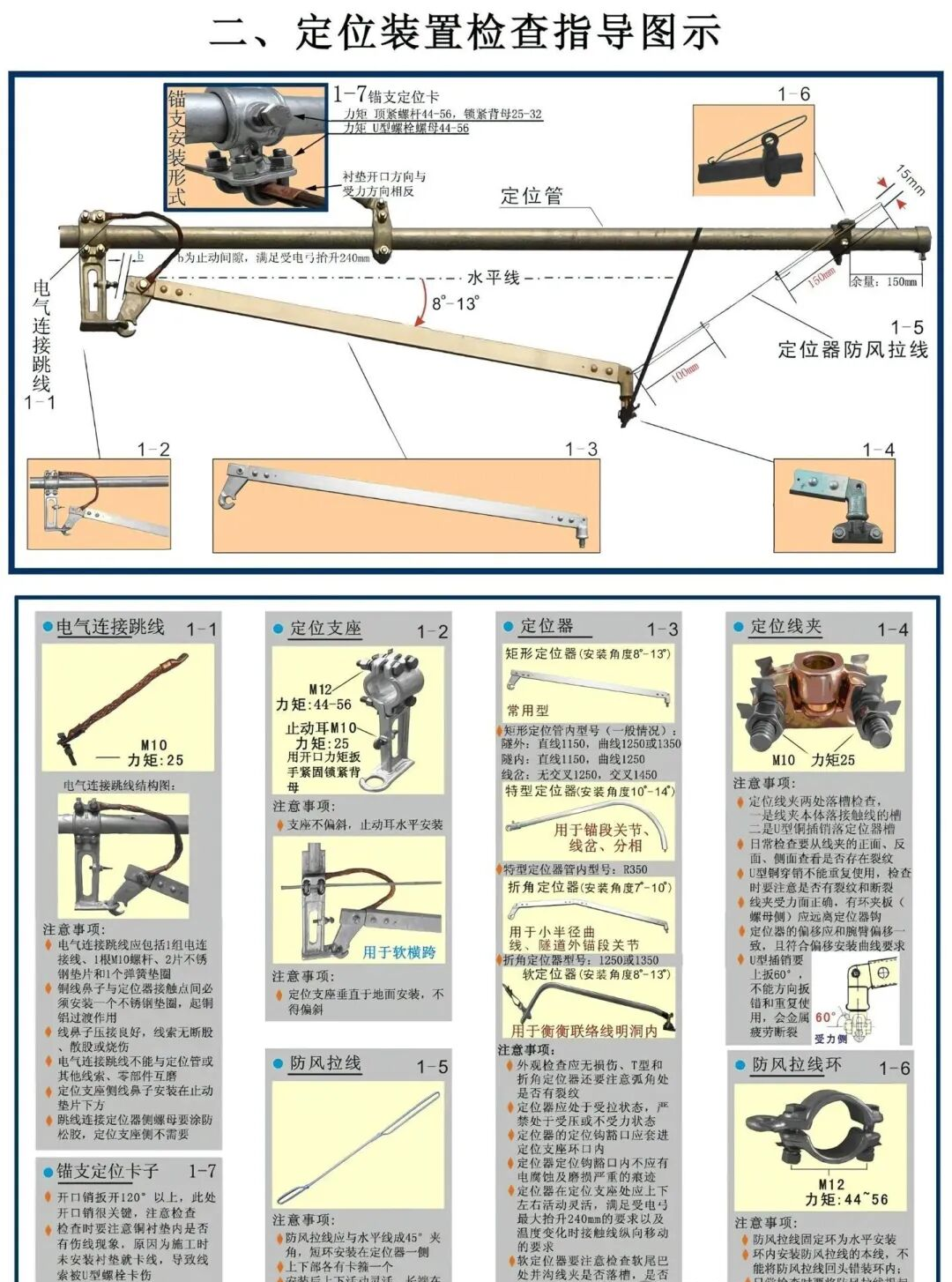

二、定位装置检查指导图示（POSITIONING DEVICE）
定位器
定位线夹
防风拉线
锚支定位卡子
a 值 100±20mm
关键要点：电气连接跳线、定位支座、定位器（矩形/特型/折角/钩型）、定位线夹、防风拉线、锚支定位卡子的安装角度（8°~13°）、a 值（拉出值）、受力面方向、螺栓紧固力矩、销钉状态。

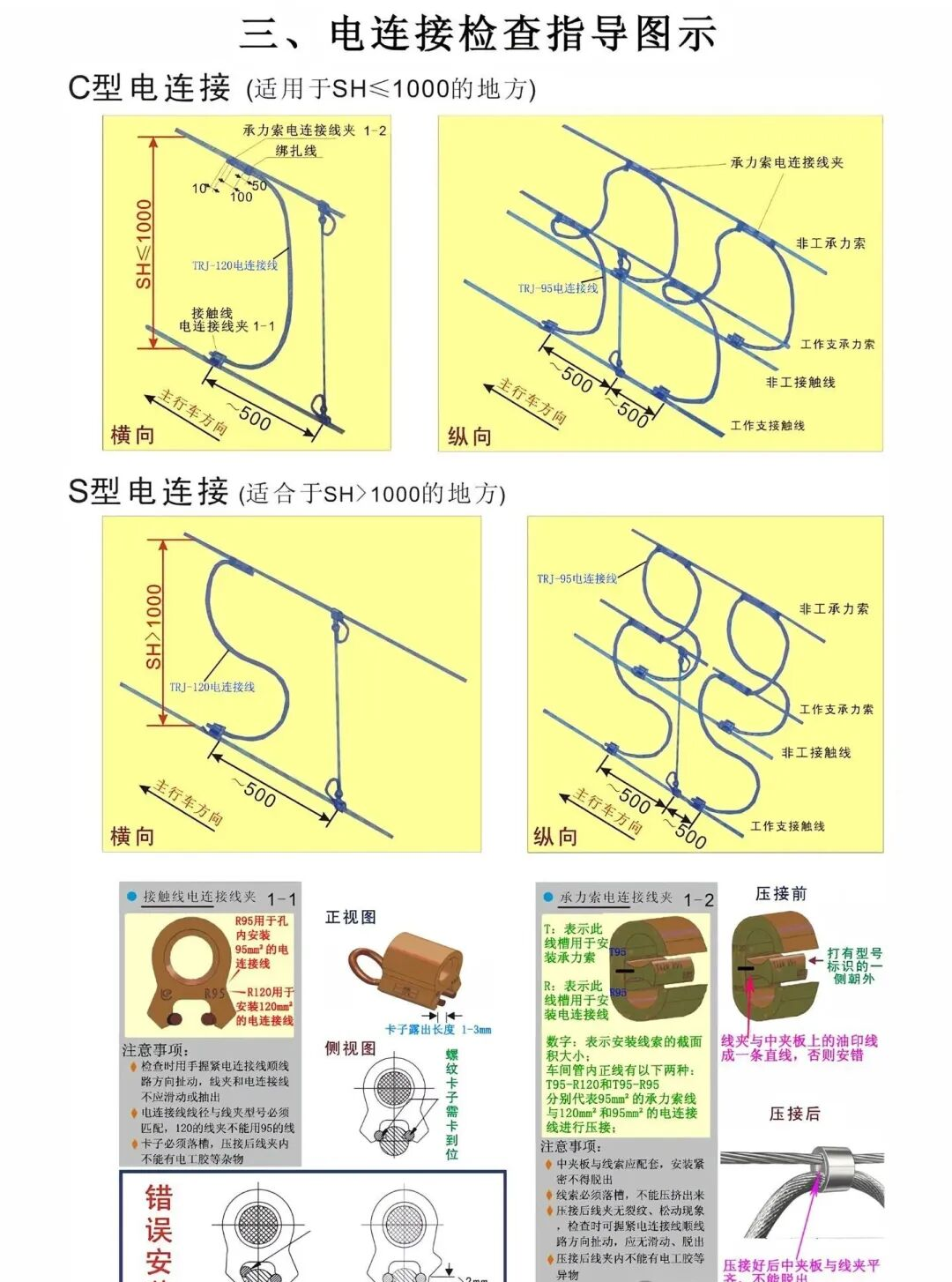

三、电连接检查指导图示（ELECTRICAL CONNECTION）
相关产品：电连接
C 型连接
S 型连接
电连接线夹
SH≤1000 / SH>1000
关键要点：C 型电连接（SH≤1000）、S 型电连接（SH>1000）的横向/纵向布置；接触线电连接线夹、承力索电连接线夹的型号匹配（R95/R120/T95/T70）、压接工艺、错误安装示例。

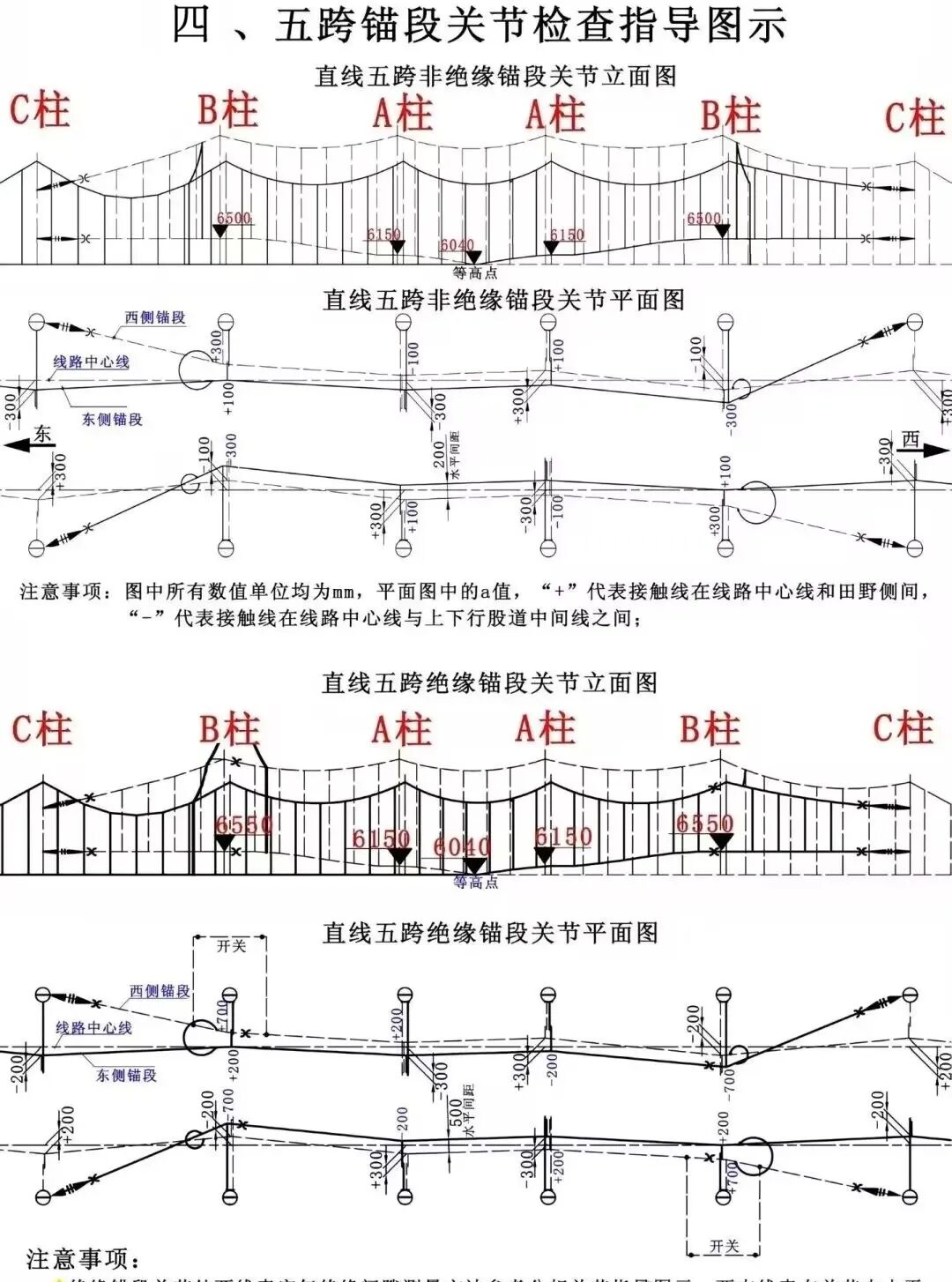

四、五跨锚段关节检查指导图示（FIVE-SPAN ANCHOR JOINT）
非绝缘关节
绝缘关节
等高点
空气间隙 500mm±20mm
关键要点：直线五跨非绝缘/绝缘锚段关节的立面图与平面图，标注 C-B-A-A-B-C 各柱定位、a 值（拉出值）、接触线高度（6500/6150/6040 mm）、等高点位置；绝缘关节两支线索空气间隙 500mm±20mm。

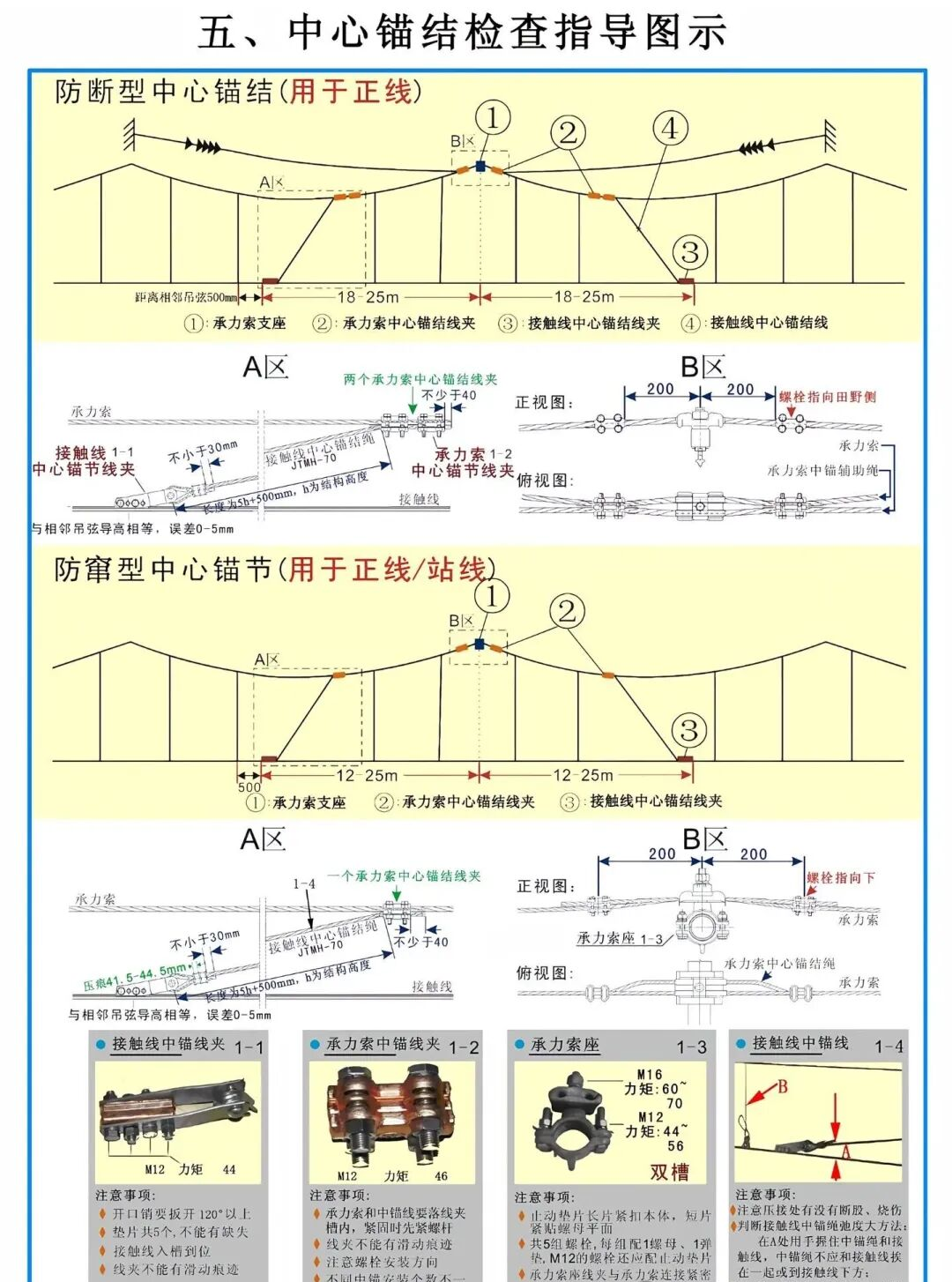

五、中心锚结检查指导图示（MIDPOINT ANCHOR）
相关产品：中心锚结
防断型
防窜型
承力索中锚
接触线中锚
距相邻悬挂 500mm
关键要点：防断型中心锚结（用于正线）、防窜型中心锚结（用于正线/站线）的布置、A 区与 B 区详图、承力索中锚线夹与接触线中锚线夹的型号、力矩、压接工艺，导高与相邻悬挂导高相等（误差 0~5mm）。

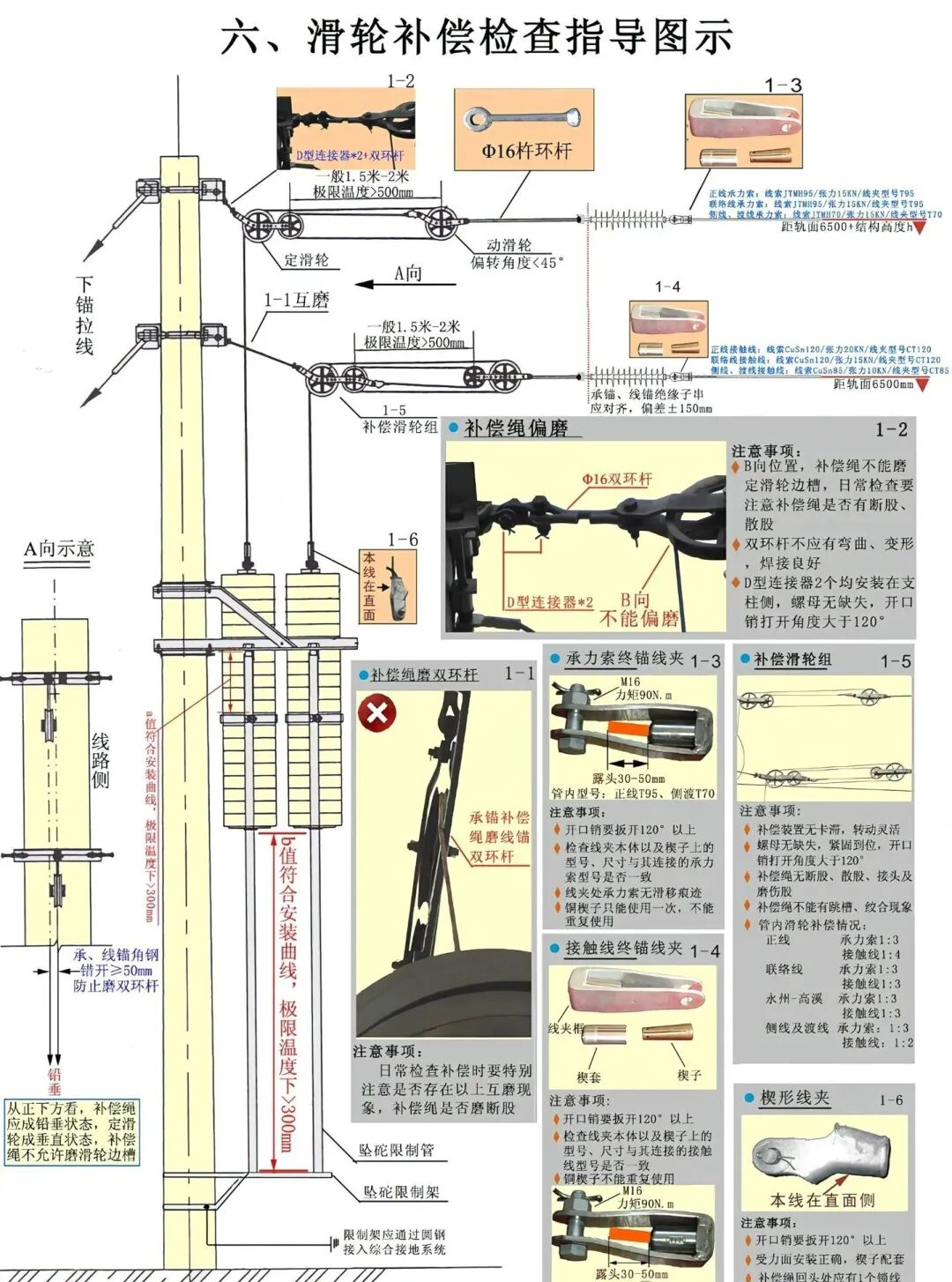

六、滑轮补偿检查指导图示（PULLEY COMPENSATION）
相关产品：补偿装置
补偿绳
补偿滑轮组
承力索终端锚固
极限温度 1.5~2m
关键要点：补偿绳缠绕、Φ16 杵环杆、D 型连接器、补偿绳双环杆、承力索终端锚固、楔形线夹的安装；定滑轮偏转角≤45°；坠砣限制架 300mm 内；补偿比：承力索 1:3 / 接触线 1:4。

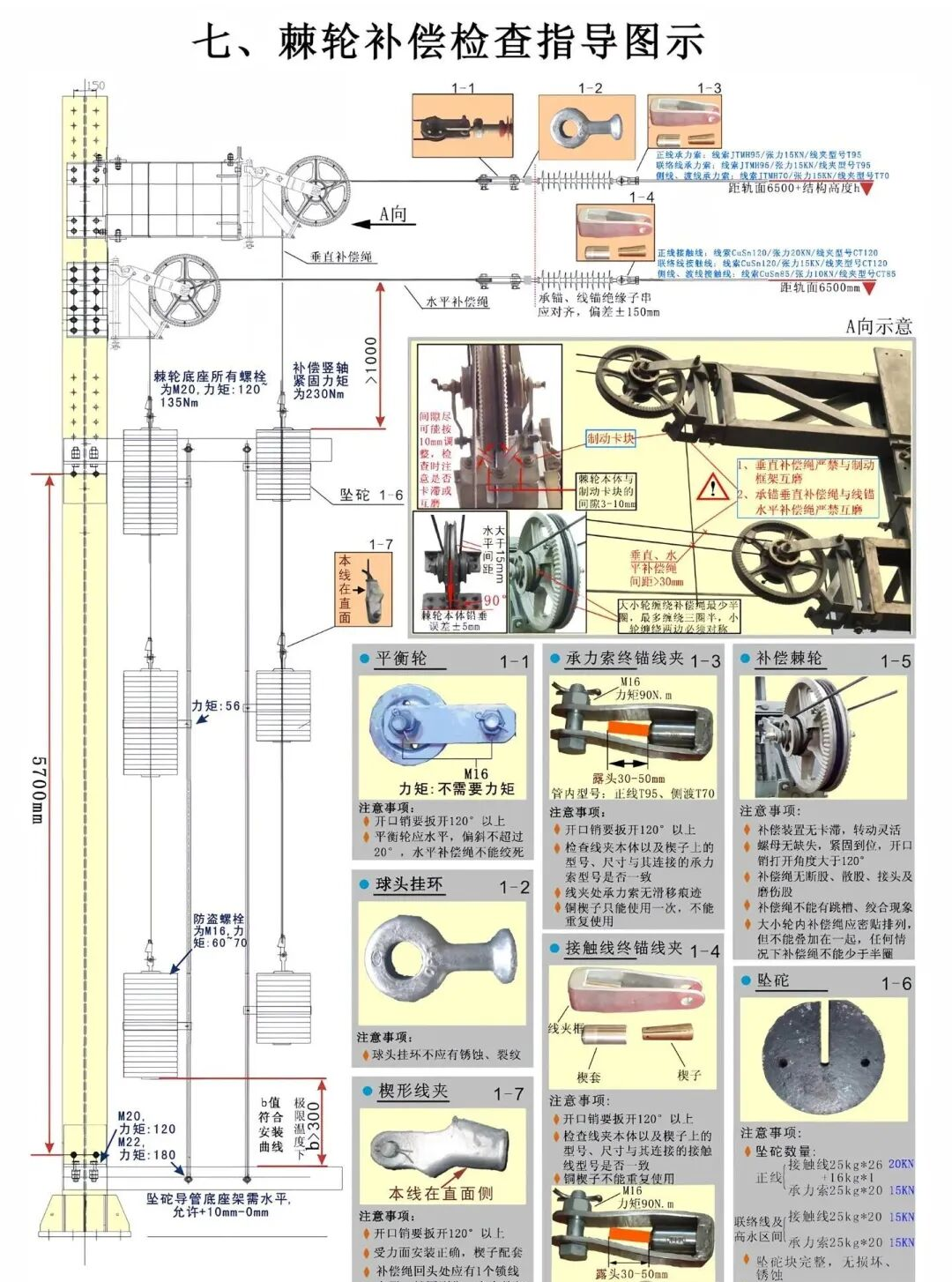

七、棘轮补偿检查指导图示（RATCHET COMPENSATION）
相关产品：补偿装置
棘轮本体
平衡轮
制动卡块
补偿绳≥半圈
关键要点：棘轮底座螺栓力矩 120~135 N·m；棘轮本体与制动卡块间隙 3~10mm；大轮补偿棘轮补偿绳应密贴排列；垂直/水平补偿绳严禁互磨；坠砣数量：接触线 25kg×20 块 20KN + 16kg×1，承力索 25kg×20 块 15KN。

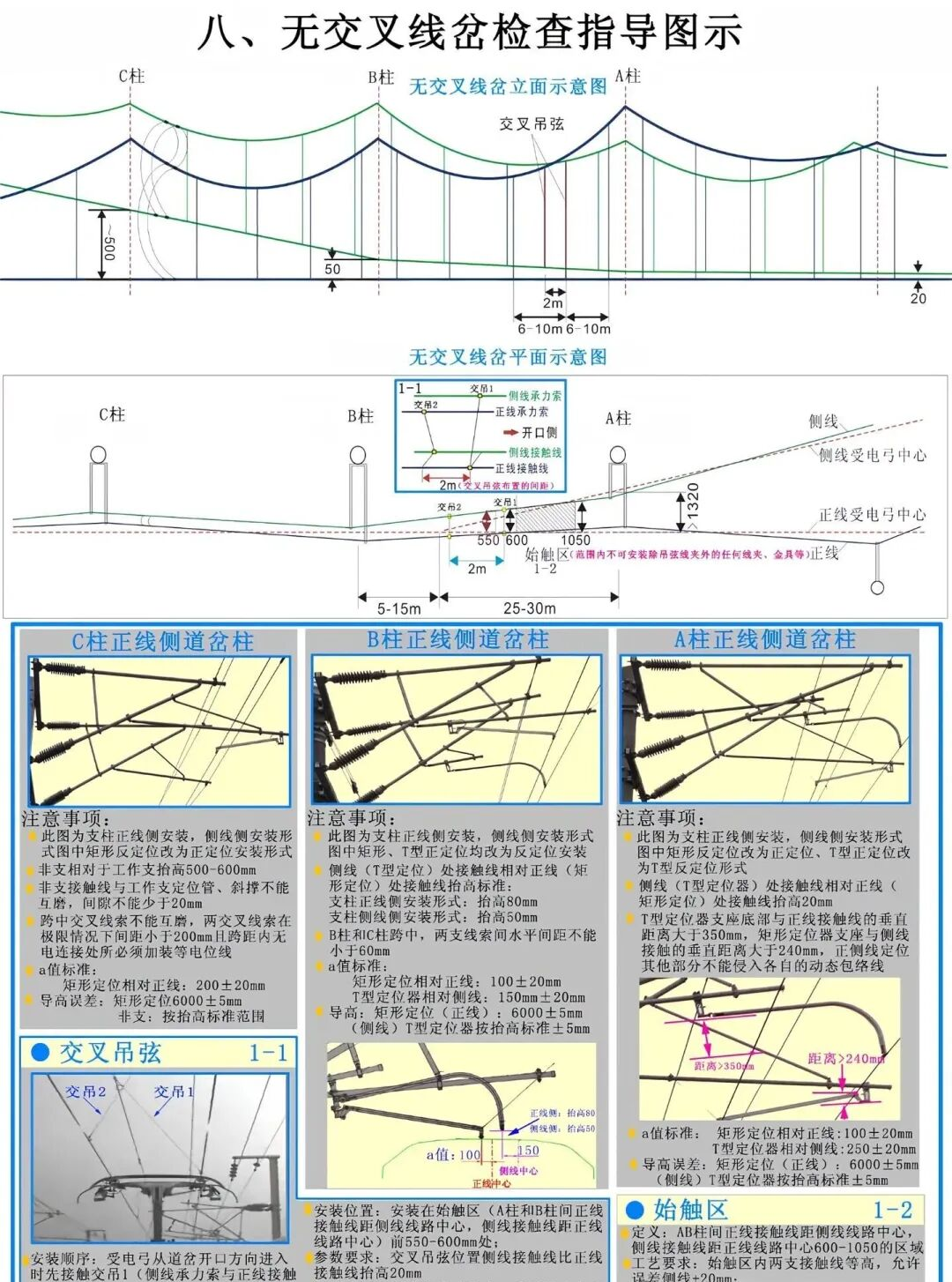

八、无交叉线岔检查指导图示（NON-CROSSING FROG）
相关产品：线岔 · 交叉线岔检修技术质量标准及工艺
始触区
交叉吊弦
a 值标准
抬高 80mm / 50mm
关键要点：C 柱/B 柱/A 柱正线侧道岔柱的安装形式（矩形/T 型定位）、始触区范围、a 值标准（矩形 200±20mm / T 型 100±20mm）、导高误差（6000±5mm）、接触线交叉吊弦夹倾斜角 <15°。

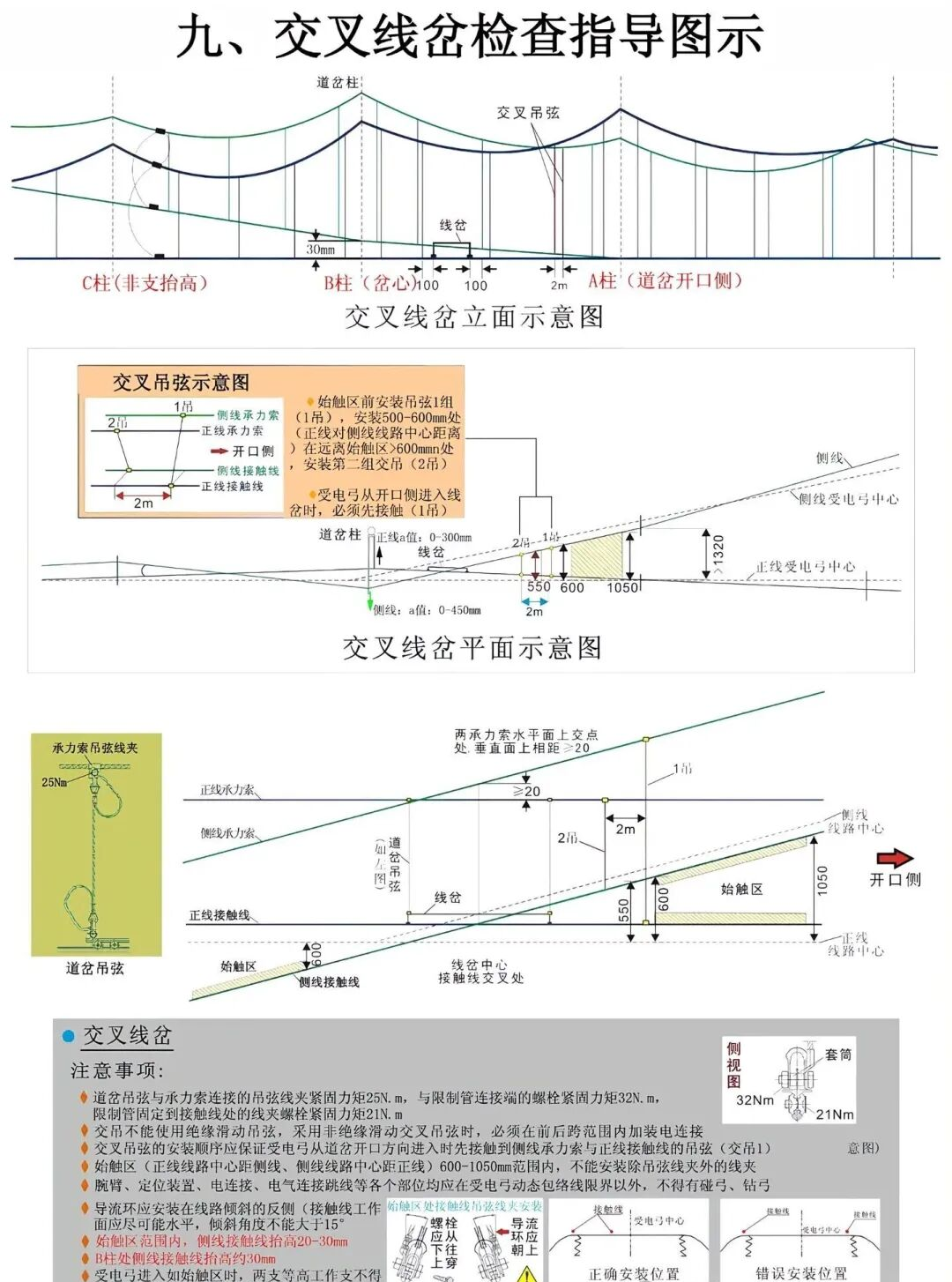

九、交叉线岔检查指导图示（CROSSING FROG）
相关产品：线岔 · 交叉线岔检修技术质量标准及工艺
道岔柱
交叉吊弦
始触区
吊弦力矩 25 N·m
关键要点：道岔柱、线岔中心、始触区（正线 600~1050mm、侧线 550~600mm）、a 值 0~450mm；道岔吊弦与承力索连接的吊弦线夹紧固力矩 25 N·m；限制管连接端紧固力矩 32 N·m；始触区内接触线抬高 20~30mm。

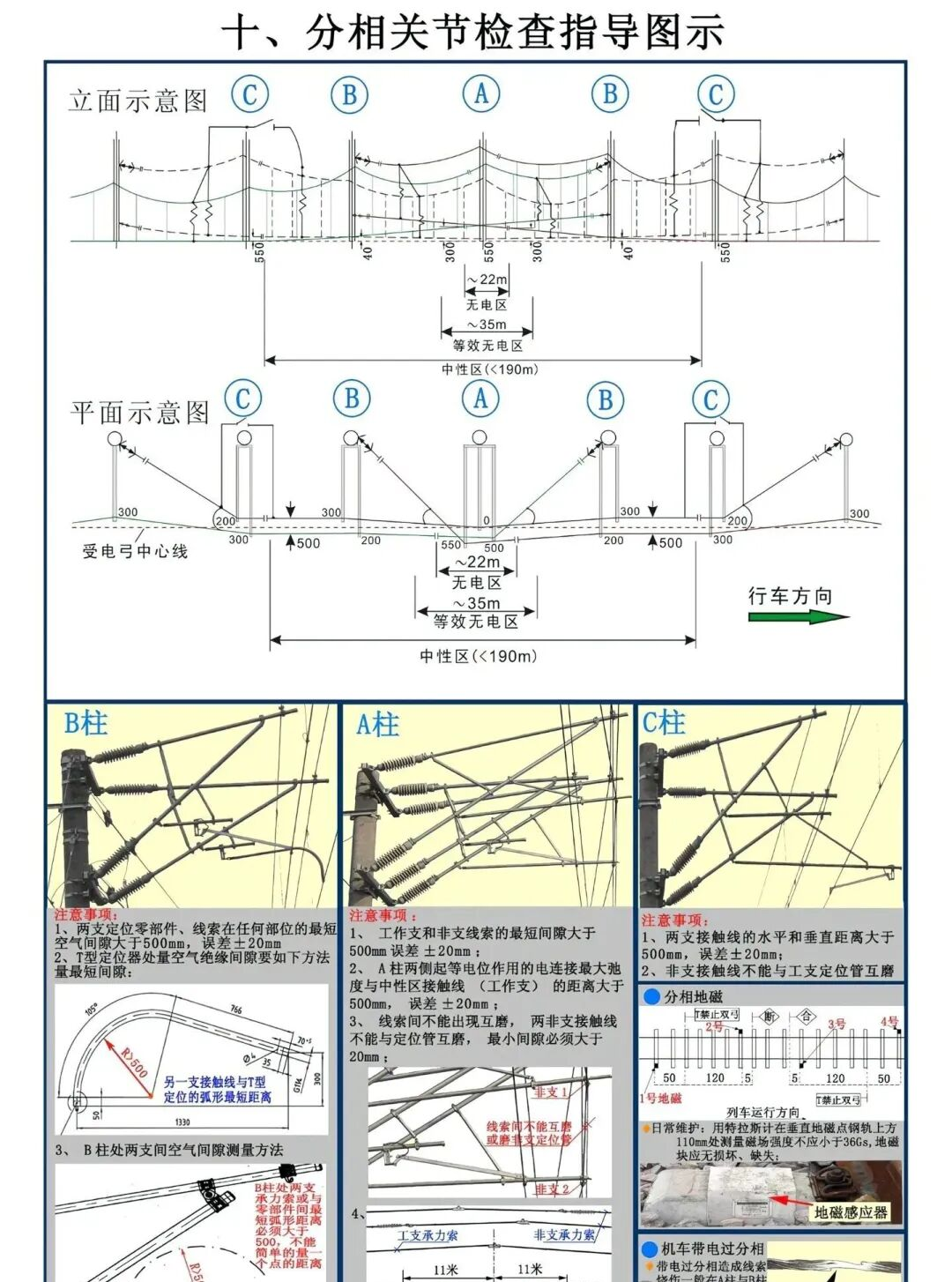

十、分相关节检查指导图示（PHASE SEPARATION JOINT）
相关产品：分相关节 · 分段绝缘器 · 分段绝缘器技术全解析
无电区
中性区
A/B/C 柱
中性区 <190m
关键要点：C-B-A-A-B-C 五跨分相布置、无电区 22m、等效无电区 35m、中性区 <190m；A 柱两侧电连接、绝缘子裙边距工支接触线距离 >400mm；T 型定位器处量空气绝缘间隙；分相地磁感应器（距轨面 110mm）。

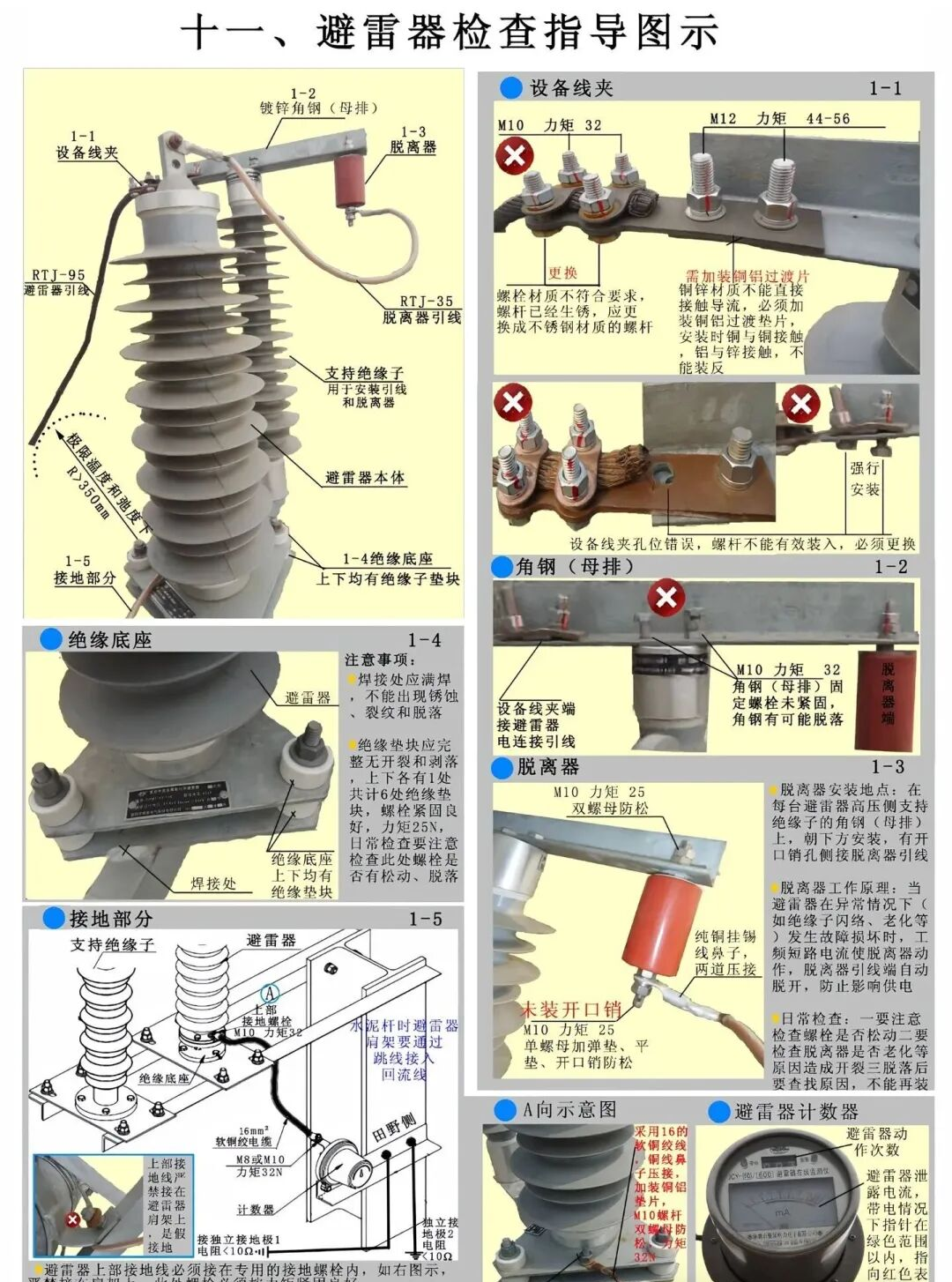

十一、避雷器检查指导图示（LIGHTNING ARRESTER）
相关产品：避雷器
支持绝缘子
脱离器
计数器
脱离器引线 RTJ-35
关键要点：避雷器本体、绝缘底座、接地部分、脱离器、计数器的安装；镀锌角钢（母排）、设备线夹的紧固力矩与错误安装示例（铜铝过渡、错误材质）；接地引线至计数器电阻 <10Ω；计数器读数位置（绿色=正常、红色=异常）。

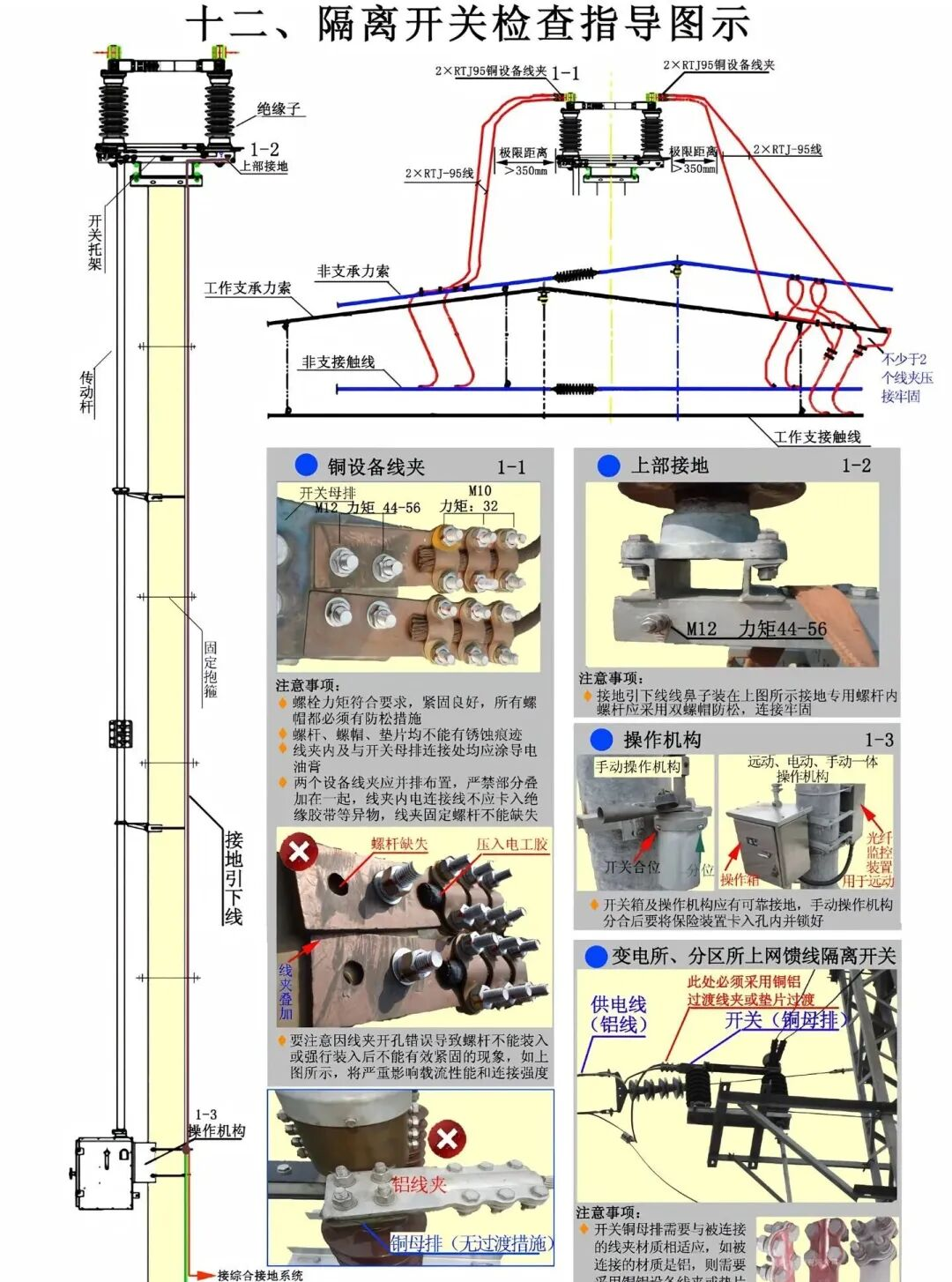

十二、隔离开关检查指导图示（ISOLATING SWITCH）
相关产品：隔离开关 · 接触网隔离开关分合闸状态远程监测技术研究
开关托架
操作机构
铜设备线夹
极限距离 >350mm
关键要点：开关托架、传动杆、操作机构、接地引线、铜设备线夹、上部接地的安装；力矩 M10=32 N·m / M12=44~56 N·m；铜母排与铜接线线夹之间必须用铜铝过渡线夹或垫片；操作机构手动/电动/远动形式。

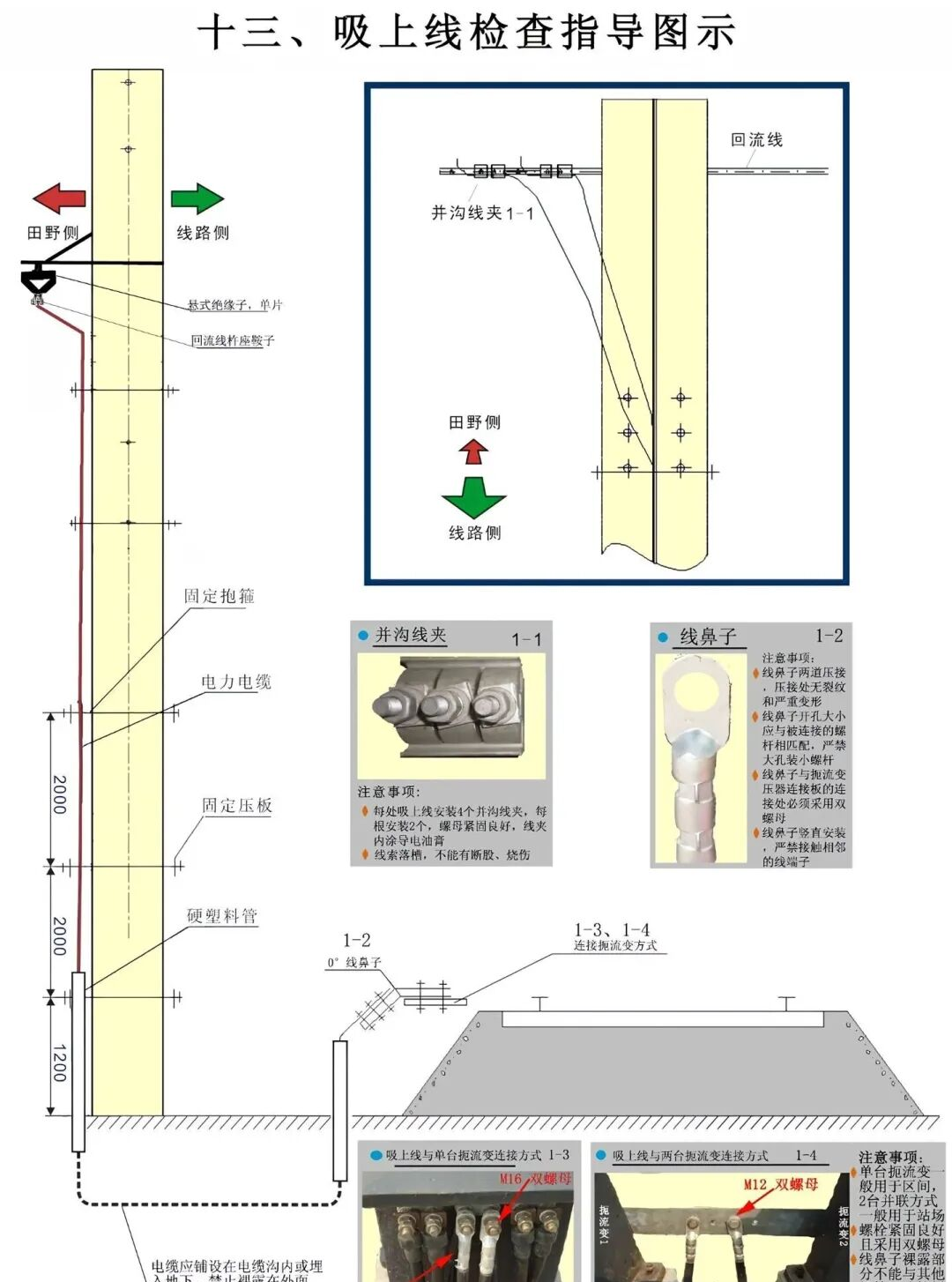

十三、吸上线检查指导图示（SUCTION LINE）
回流线
并沟线夹
硬塑料管
距地面 ≥2m
关键要点：悬式绝缘子、回流线、桁座子、固定抱箍、电力电缆、固定压板、硬塑料管的安装位置（距地面 2000+2000+1200 mm）；并沟线夹、线鼻子的安装；吸上线与扼流变中性点连接要求（双螺母+弹簧垫圈）。

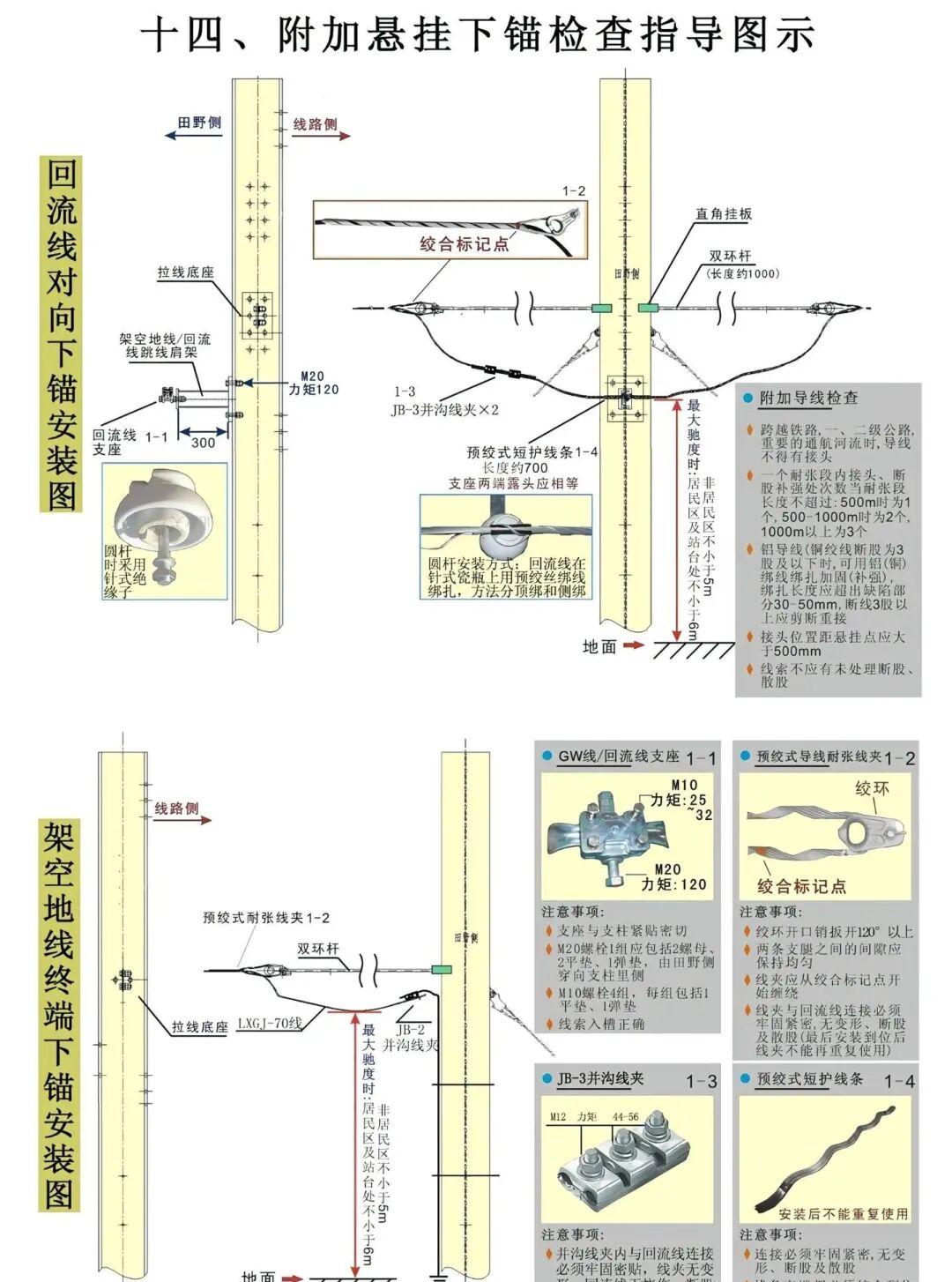

十四、附加悬挂下锚检查指导图示（AUXILIARY SUSPENSION DOWN-LEAD ANCHOR）
相关产品：附加悬挂
回流线下锚
架空地线下锚
预绞式
居民区 ≥5m / 非居民 ≥4m
关键要点：回流线对向下锚、架空地线终端下锚安装；拉线底座、绞合标记点、双环杆、预绞式耐张线夹、预绞式短护线条、JB-3 并沟线夹；最大弛度（居民区 ≥5m、非居民 ≥4m、车站 ≥6m）；GW 线 / 回流线支座力矩 M10=25~32 N·m / M20=120 N·m。

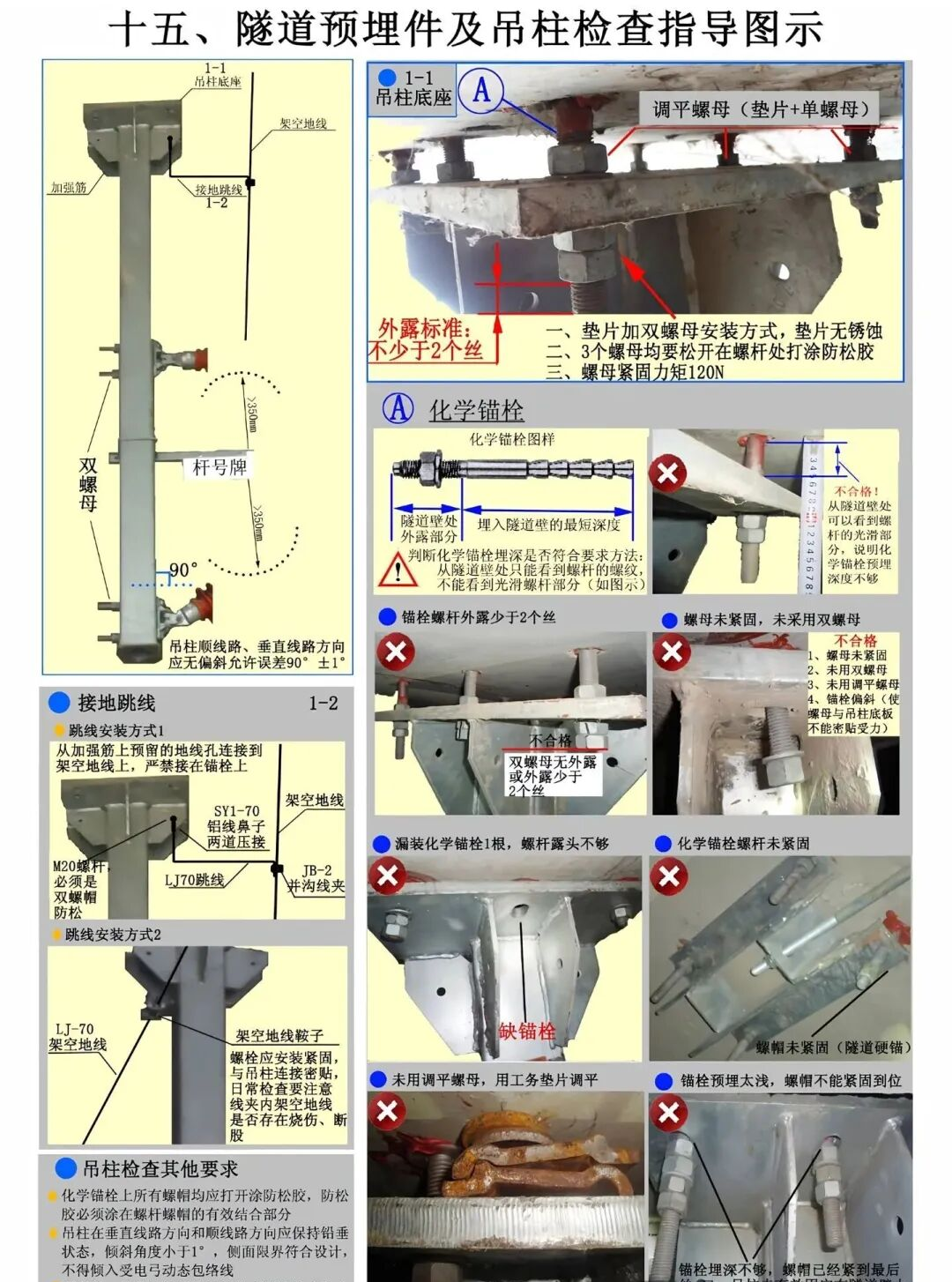

十五、隧道预埋件及吊柱检查指导图示（TUNNEL EMBEDMENT & HANGER POST）
相关产品：支柱与基础
化学锚栓
调平螺母
吊柱底座
外露标准 ≥2 个丝
关键要点：化学锚栓埋入深度、外露标准 ≥2 个丝、双螺母防松、力矩 120N；调平螺母（垫片+单螺母）；接地跳线（方式 1 / 方式 2）；吊柱顺线路/垂直线路方向应无偏斜（误差 90°±1°）；不合格示例（缺锚栓、螺帽未紧固、垫片锈蚀）。

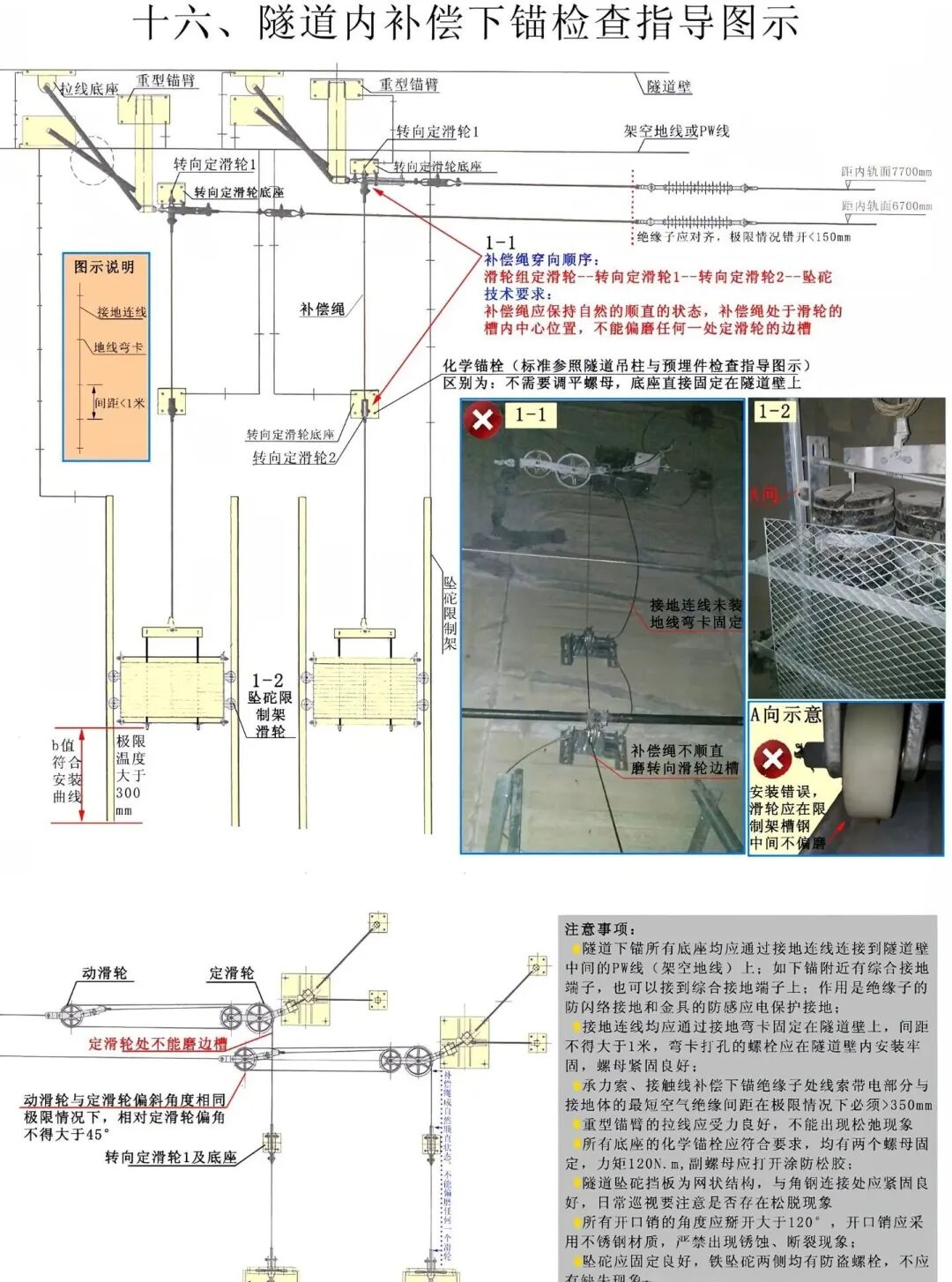

十六、隧道内补偿下锚检查指导图示（TUNNEL COMPENSATION DOWN-LEAD ANCHOR）
转向定滑轮
补偿绳
坠砣限制架
极限 b≤300mm
关键要点：补偿绳穿向顺序（滑轮组定滑轮 → 转向定滑轮 1 → 转向定滑轮 2 → 坠砣）；动滑轮与定滑轮偏斜角度相同（≤45°）；接地连线间距 <1m 弯卡打孔螺栓；化学锚栓力矩 120N；坠砣应固定良好；距内轨面 7700/6700mm，极限错开 <150mm。
使用与说明
延伸阅读：接触悬挂系统 · 补偿装置 · 分段绝缘器 · AT供电全补偿链形悬挂 · 重载大张力强化方案 · 多源数据融合状态评估
- 本图册共收录 16 大类接触网零部件的检查指导图示，覆盖了从地面到隧道、从支持装置到分相/分段设备的全要素典型场景。
- 图中标注尺寸单位除特殊说明外为 mm，力矩单位为 N·m，拉力单位为 N。
- 每张图示右下角若显示"图 X-1（点击查看大图）"，点击图片可在新标签页中查看原始 1080×1454 高清版本，便于现场查阅细节。
- 建议结合本单位现行的检修工艺文件与设备型号对照使用；如与最新规章不一致，以最新规章为准。
