摘要

分段绝缘器(Sectional Insulator)是电气化铁路与城市轨道交通接触网中实现电气分段的关键设备,安装在相邻两段接触网之间,电气上断开、机械上保持连通。本资料系统梳理了分段绝缘器的功能定位、刚性/柔性悬挂分类、内部结构与工作原理、现场检修调整工艺、常见故障机理分析以及"先通后复"的抢修预案,结合现场实景图与关键参数速查表,可作为接触网检修人员的日常学习与培训参考。

1. 分段绝缘器的功能概述

1.1 设备定义

分段绝缘器是安装在电气化铁道或城市轨道交通接触网中,将相邻两段接触网在电气上断开、但在机械上保持连通的专用绝缘装置。通过它实现接触网的电气分段,便于供电调度和检修维护。

1.2 核心作用

① 电气分段

将相邻接触网区段在电气上隔离开,实现不同供电分区的独立控制,提高接触网运行的可靠性和灵活性。

② 配合隔离开关

经常与隔离开关配合使用,通过隔离开关的开合使独立的接触网区段停电或者带电。

③ 平滑通过

正常情况下,受电弓可带电平滑滑过分段绝缘器,不影响列车正常运行,实现"无感通过"。

④ 故障隔离

当某段接触网发生故障或施工停电时,可打开分段处的隔离开关将该部分断电,其他部分正常供电。

关键运行逻辑:正常时受电弓带电滑行通过;故障或施工时仅隔离相关区段,最大限度减少对正线行车的影响。

2. 分段绝缘器的分类

根据接触网悬挂方式的不同,分段绝缘器主要分为刚性悬挂柔性悬挂两大类,各类又可按接触线数量细分。

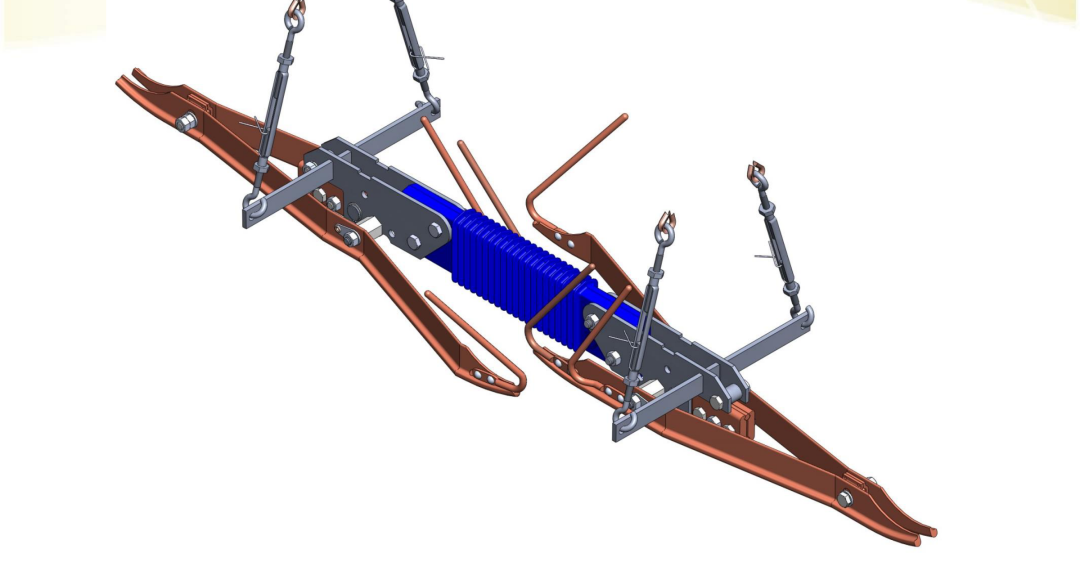

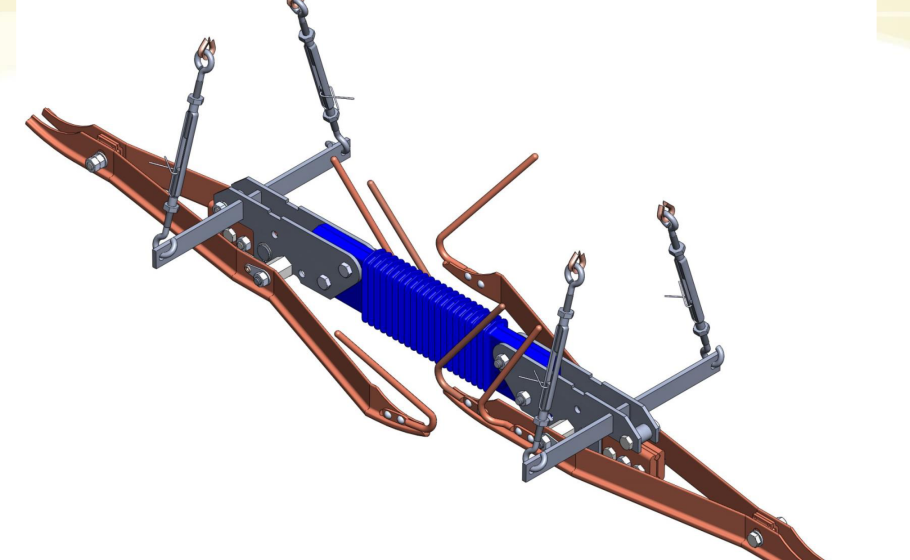

分段绝缘器3D结构示意图
图 2-1 分段绝缘器立体结构示意图(3D 渲染图)

2.1 刚性悬挂分段绝缘器

装设位置:用于正线接触网电气分段、站线、渡线或其他线路接触网电气分段等处。分段绝缘器应具有双向通过的功能。

采用嵌入汇流排和接触线的安装方式,安装后和刚性悬挂整体可移动,适用于地铁隧道等刚性悬挂区段。

2.2 柔性悬挂分段绝缘器

根据接触线数量可分为双线单线两种类型,装设位置与安装方式各有不同:

类型 装设位置 主要功能
双线分段绝缘器车场出入段线双接触线双承力索悬挂安装处用于车场和正线接触网的电气分段,具有受电弓双向通过功能
单线分段绝缘器渡线、车场各供电分区之间、车场停车列检库和检修库内单接触线安装处用于电气联络和维护检修,具有受电弓双向通过功能

2.3 柔性悬挂的两种安装方式

链型悬挂

分段绝缘器本体嵌入接触线安装,承力索安装绝缘棒。

简单悬挂

在悬挂点处安装,分段绝缘器本体嵌入接触线,吊索安装绝缘棒。

温度适应性要求:分段绝缘器本体应能沿绝缘棒随温度变化自由窜动,以适应接触网的热胀冷缩。

3. 内部结构与工作原理

3.1 结构总览

分段绝缘器由分段绝缘器本体承力索绝缘元件(或吊索绝缘元件)、连接件悬吊配套零件等组成,绝缘元件由绝缘材料和金属附件组成。

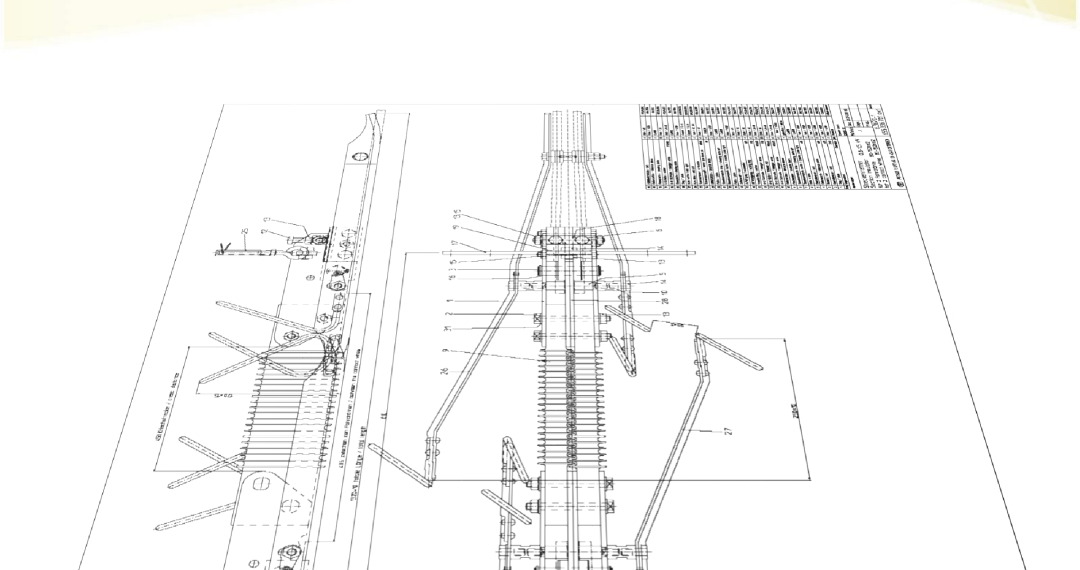

分段绝缘器结构及部件名称图
图 3-1 分段绝缘器结构及部件名称(侧视图 + 俯视图)

3.2 主要组成部件

中心绝缘体

由复合材料(硅橡胶包覆玻璃纤维芯棒)制成,带伞裙结构,起核心电气隔离作用。

导流板 / 滑道

铜质金属滑板,受电弓通过时与之接触,保证电流平滑引出,末端上翘引导进出。

消弧角 / 引弧杆

弯曲金属杆,引导拉弧至此处熄灭,保护主绝缘体不被烧损。

机械支撑框架

钢制/铝合金夹板与连接件,带有花篮螺栓,用于悬挂固定及高度调节。

3.3 现场实景

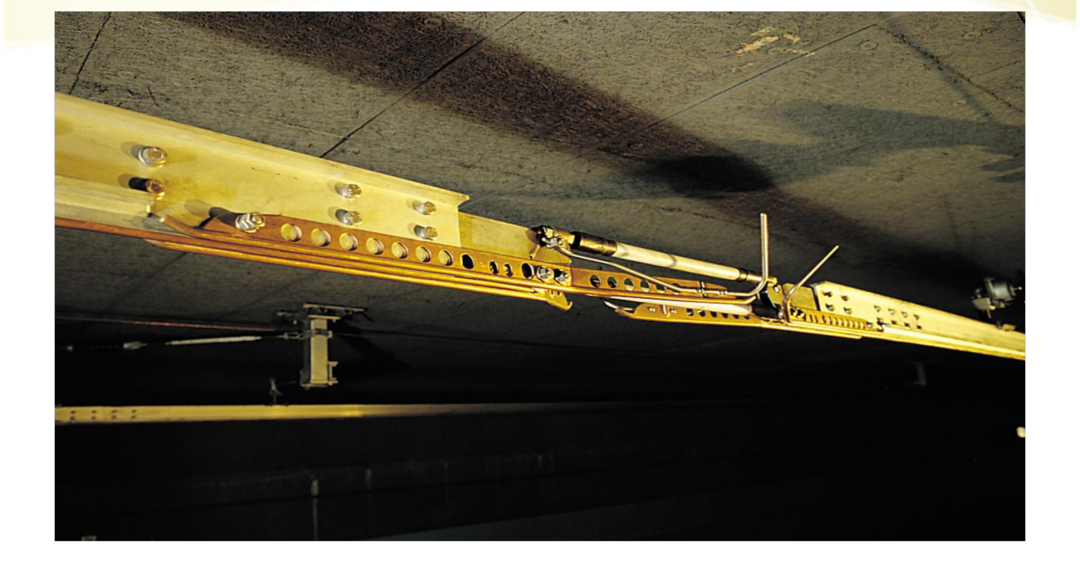

刚性悬挂分段绝缘器现场安装实景
图 3-2 刚性悬挂分段绝缘器(隧道内安装实景)

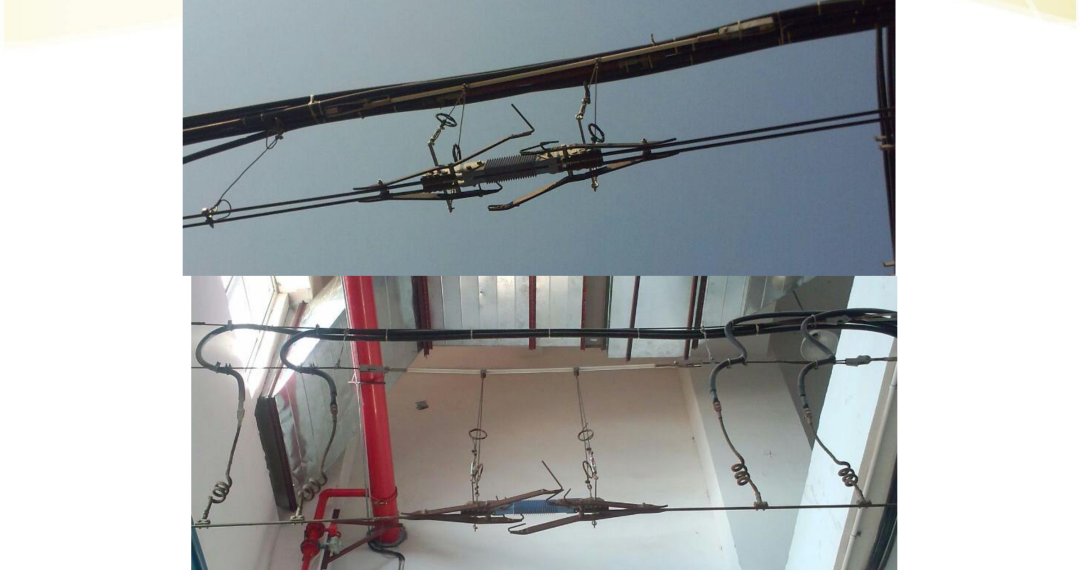

柔性悬挂分段绝缘器现场安装实景
图 3-3 柔性悬挂分段绝缘器(室外/室内安装实景)

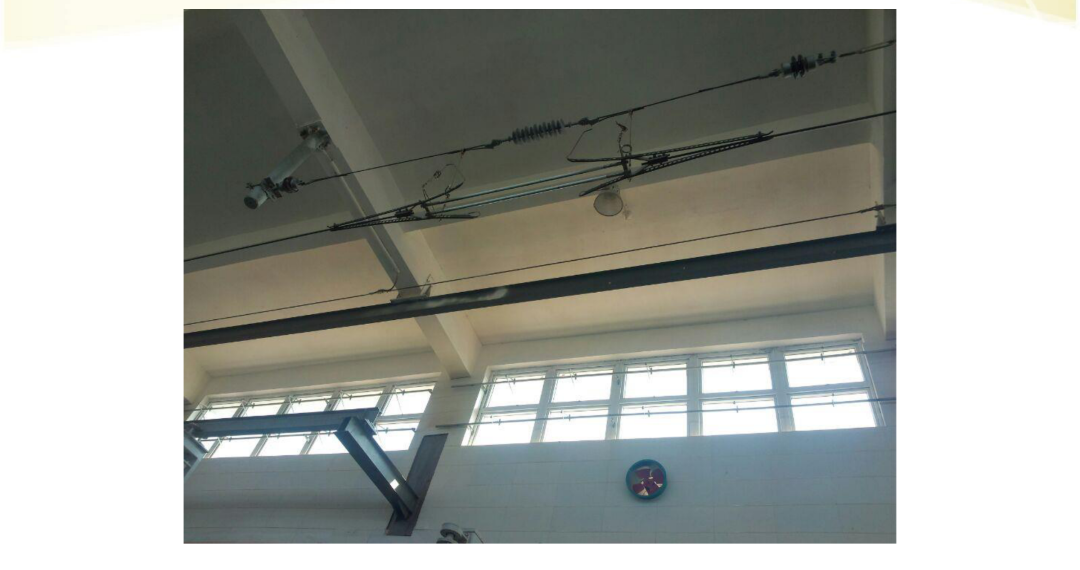

车辆段洗车库分段绝缘器实景
图 3-4 车辆段洗车库内的分段绝缘器

3.4 结构要求

项目 技术要求
1) 消弧能力分段绝缘器结构应具有消弧能力。消弧分段绝缘器的滑道和绝缘件不得因此产生电弧烧伤或烧损。
2) 平整度与通过性分段绝缘器下部磨耗面应齐平,不应存在击伤受电弓滑板的不良结构;曲线区段安装亦不应有打弓现象。
3) 断面一致性分段绝缘器自带汇流排断面应与正常悬挂用汇流排断面一致。
4) 连接强度与接触线或承力索连接线夹在线材额定张力 3 倍的情况下,不发生线材与线夹之间的滑移。
5) 自由度安装后的分段绝缘器能自由随接触线窜动,以适应热胀冷缩位移。

3.5 分段本体与接触线的连接

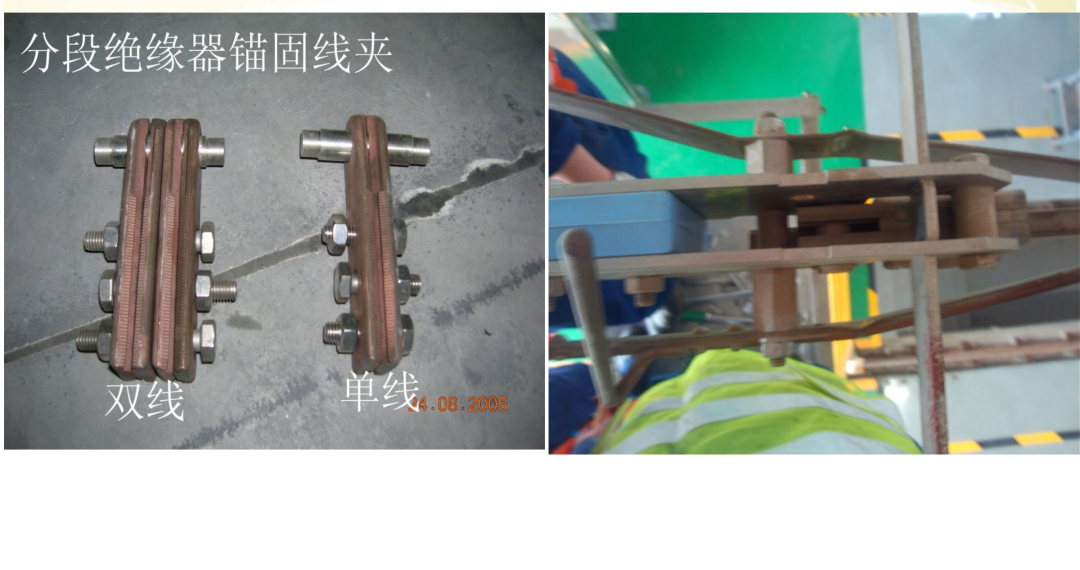

分段绝缘器锚固线夹与接触线的连接
图 3-5 分段绝缘器锚固线夹(单线/双线)与接触线的连接

4. 分段绝缘器的检修与调整

4.1 检修工具与作业场景

在对分段绝缘器的调整维护工作中,利用水平尺分段绝缘器专用安装调节板激光导高测量仪等工具来调整分段绝缘器各导流板。

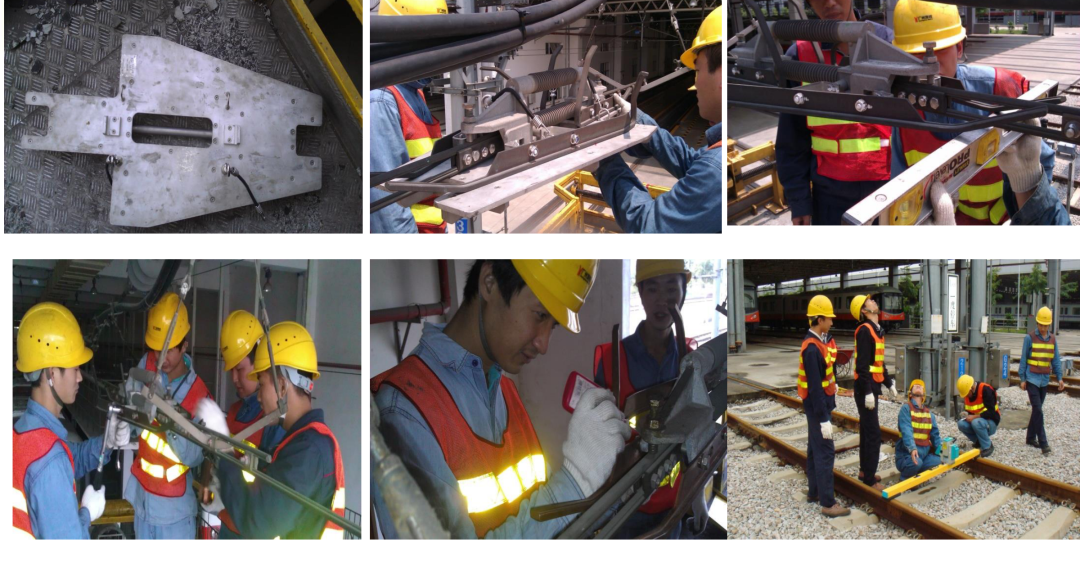

分段绝缘器现场检修作业
图 4-1 分段绝缘器现场检修(吊装 / 水平尺测量 / 轨距测量)

4.2 关键安装高度参数

基准导高要求:隧道内接触网导高为 4040 mm,分段绝缘器所有基准测量点导高也应等高(4040 mm)

① 测量分段绝缘器与线路中心的相对位置

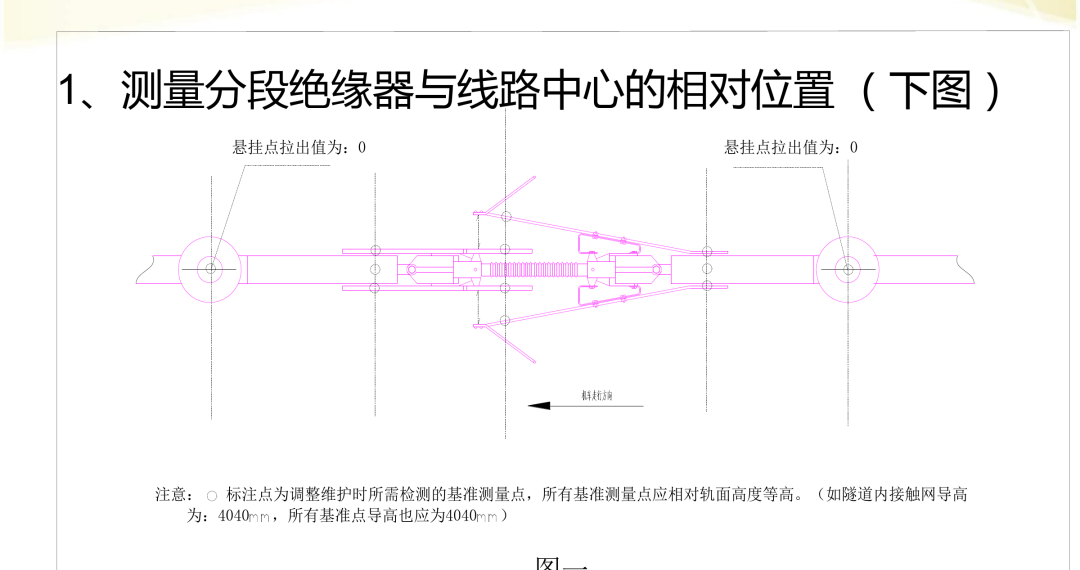

测量分段绝缘器与线路中心的相对位置俯视图
图 4-2 测量分段绝缘器与线路中心的相对位置(俯视图)

分段绝缘器两侧悬挂点拉出值均为 0(即居中安装),机车走行方向沿线路中心。所有标注 ○ 的基准点必须等高。

② 测量分段绝缘器的高度及与轨面等高

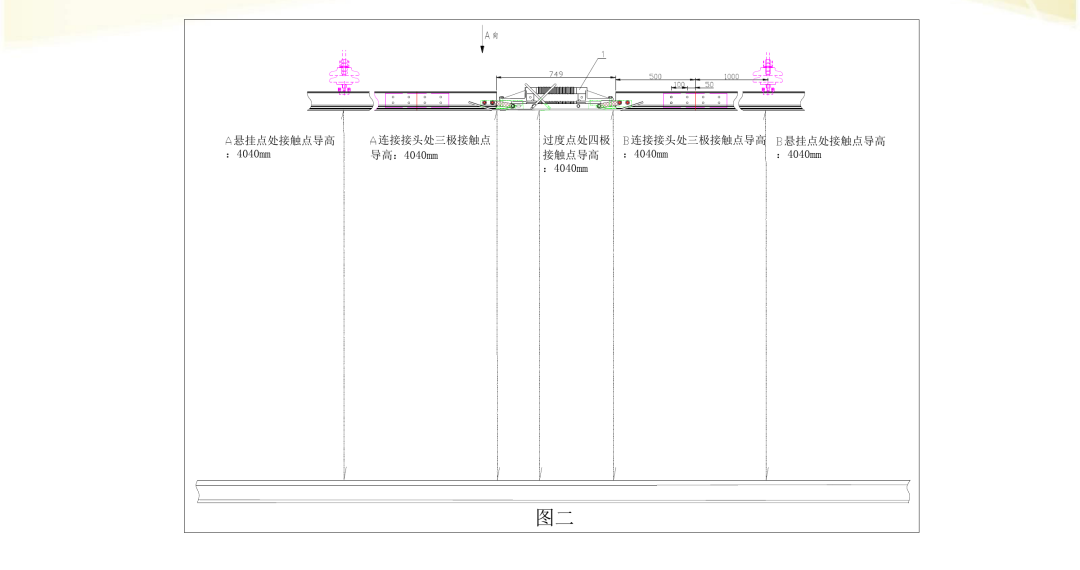

测量分段绝缘器高度及与轨面等高侧视图
图 4-3 测量分段绝缘器高度及与轨面等高(侧视图)

从悬挂点到分段中心,共 5 个关键测量点的导高均应为 4040 mm

  • A 悬挂点处接触点导高:4040 mm
  • A 连接接头处三极接触点导高:4040 mm
  • 过渡点处四极接触点导高:4040 mm
  • B 连接接头处三极接触点导高:4040 mm
  • B 悬挂点处接触点导高:4040 mm

4.3 安装与检查规范

50 Nm
螺栓紧固力矩
150/100/60 mm
带电体安全距离(静/动/困难)
4040 mm
接触线基准导高

利用力矩扳手检查分段绝缘器与接触线的接头状况;悬挂接触网分段绝缘器导流板与接触线连接处应平滑,所有紧固件应齐全,连接牢固可靠,将力矩扳手调整成 50 Nm 的力矩将所有螺栓紧固一次;分段绝缘器的所有与受电弓工作面接触的部分应与轨面连线平行,用水平尺在分段绝缘器两侧导流板与接触导线间来回过渡应平滑,无卡滞、无偏磨,保证车辆双向行驶均不打弓。

电气安全距离:刚性悬挂分段绝缘器带电体距接地体或不同供电分区带电体、不同供电分区运行车辆受电弓的距离符合设计要求:静态 ≥ 150 mm / 动态 ≥ 100 mm / 困难情况下 ≥ 60 mm

4.4 检修注意事项

  • 刚/柔性悬挂接触网分段绝缘器两侧导流板磨耗均匀,两极靴之间距离为 55 mm,误差为 ±2 mm
  • 刚/柔性悬挂接触网分段绝缘器整体应与轨面平行(以分段绝缘器两端的接头线夹处为测量点),其中中心点应在线路中心的正上方,其中心点偏离线路中心线不应大于 50 mm
  • 刚性分段绝缘器距相邻悬挂定位点的距离符合设计要求,允许误差 ±200 mm

4.5 高度调整标准

悬挂类型 两端接头高度 导流板始触点 整体状态
柔性悬挂比正常导高高出 20~30 mm与轨面等高与轨面平行;高度不符时调整吊索调节器
刚性悬挂与正常导高等高与正常导高等高与轨面平行

5. 分段绝缘器常见故障分析

5.1 常见故障类型

① 滑板拉弧、碰撞、烧伤

导流板与受电弓接触面因机械碰撞或电弧作用而出现磨损、烧蚀。

② 主绝缘破损、龟裂

绝缘体(伞裙部分)出现裂纹,导致绝缘性能下降,严重时击穿。

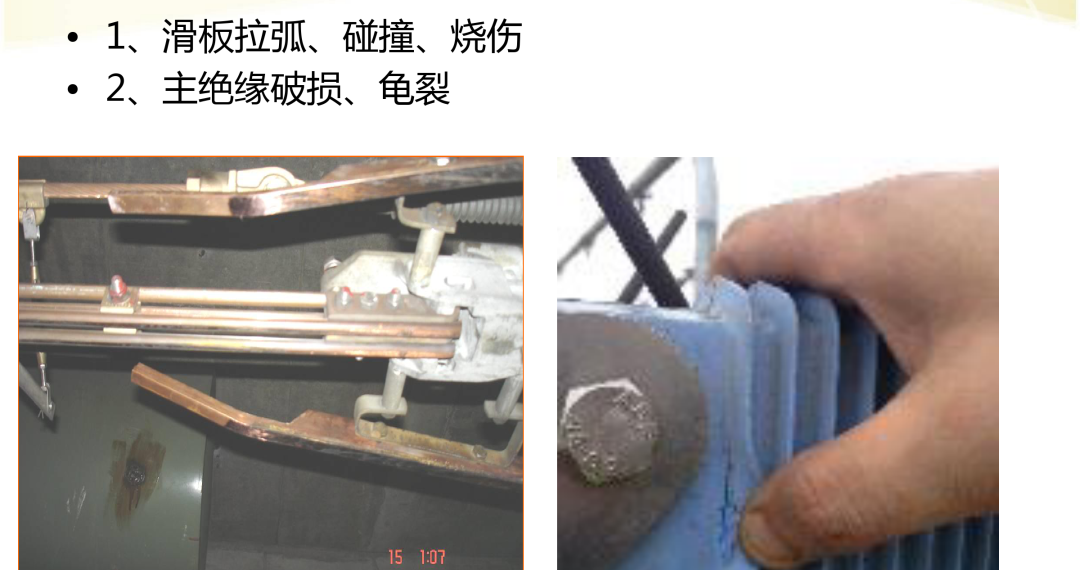

分段绝缘器滑板磨损与主绝缘龟裂故障实例
图 5-1 滑板磨损与主绝缘龟裂故障实例

5.2 分段滑板拉弧分析

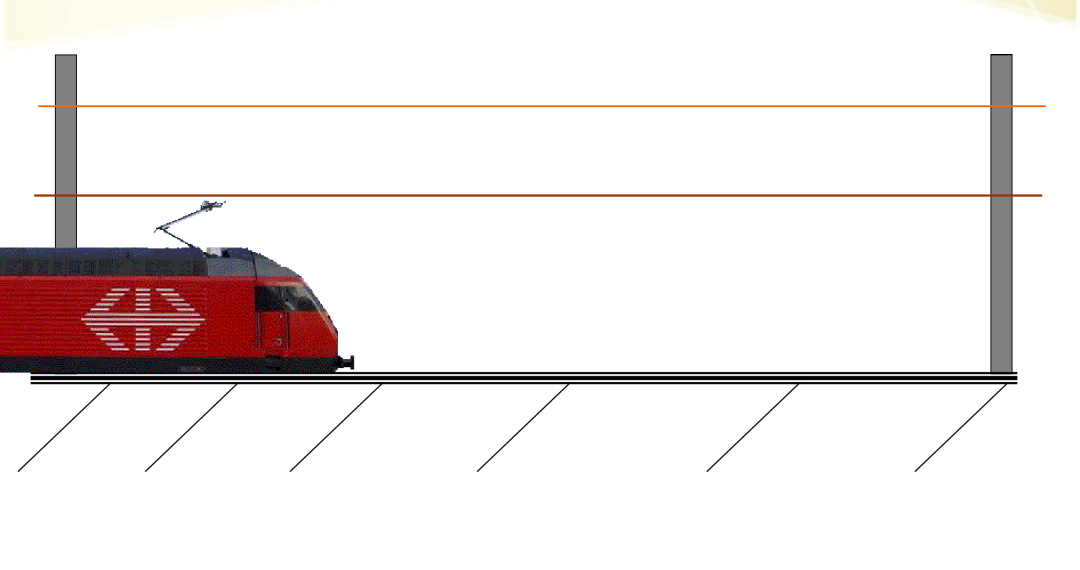

(1)理想运行状态

理想列车运行状态平稳接触无拉弧
图 5-2 理想列车运行状态(平稳接触、无拉弧)

受电弓滑板与接触线之间接触平稳,无任何电弧产生,电流传输连续。

(2)正常弓网状态

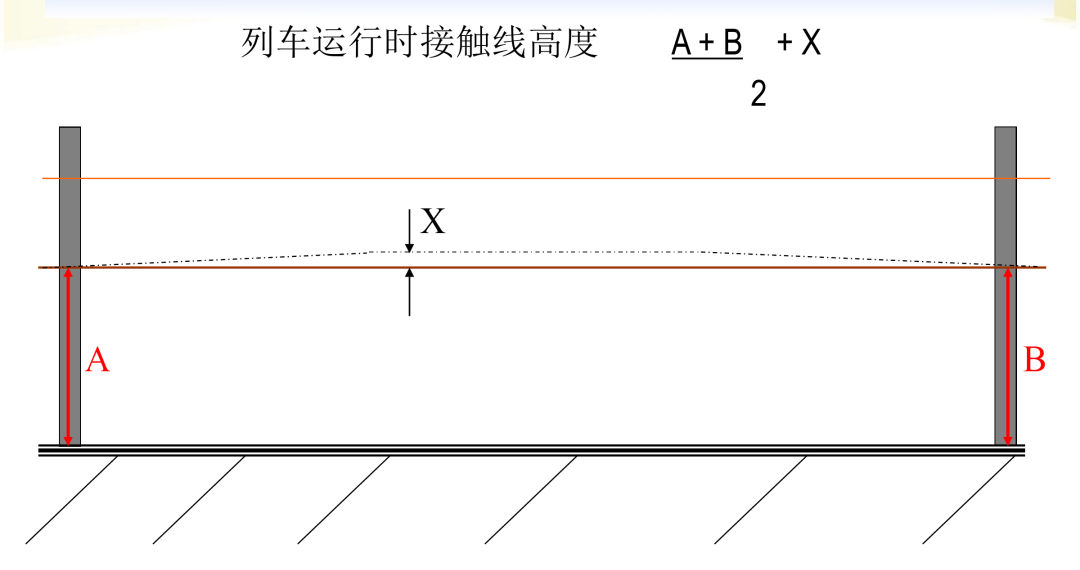

正常弓网状态及动态高度
图 5-3 正常弓网状态及动态高度

列车运行时接触线高度计算公式:(A + B) / 2 + X,其中 X 为跨中受电弓抬升量。

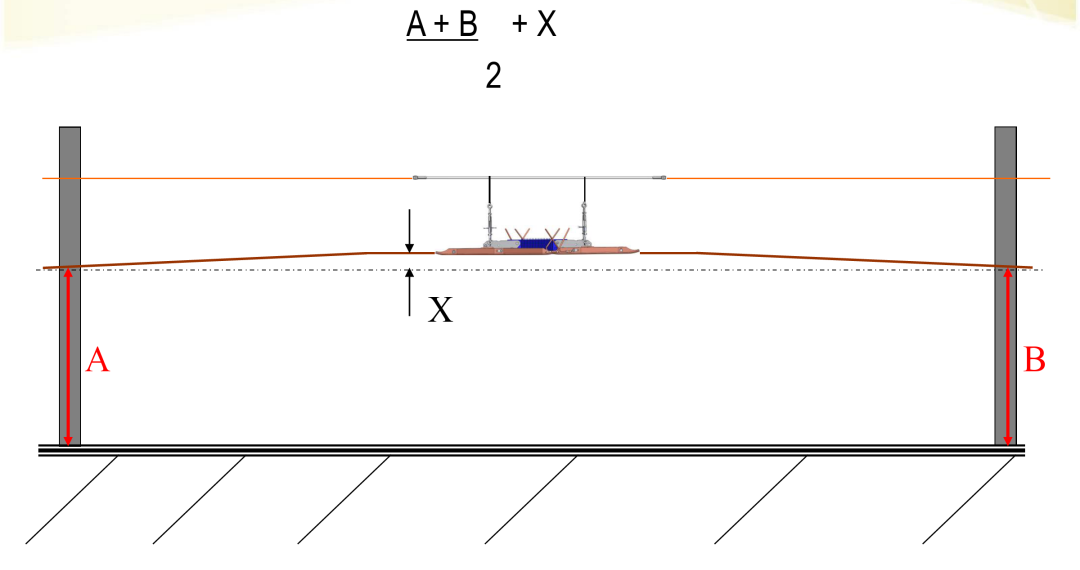

(3)分段绝缘器应安装的高度

分段绝缘器安装高度要求
图 5-4 分段绝缘器安装高度要求:(A + B) / 2 + X

(4)分段没有抬高——会发生打碰弓、电弧

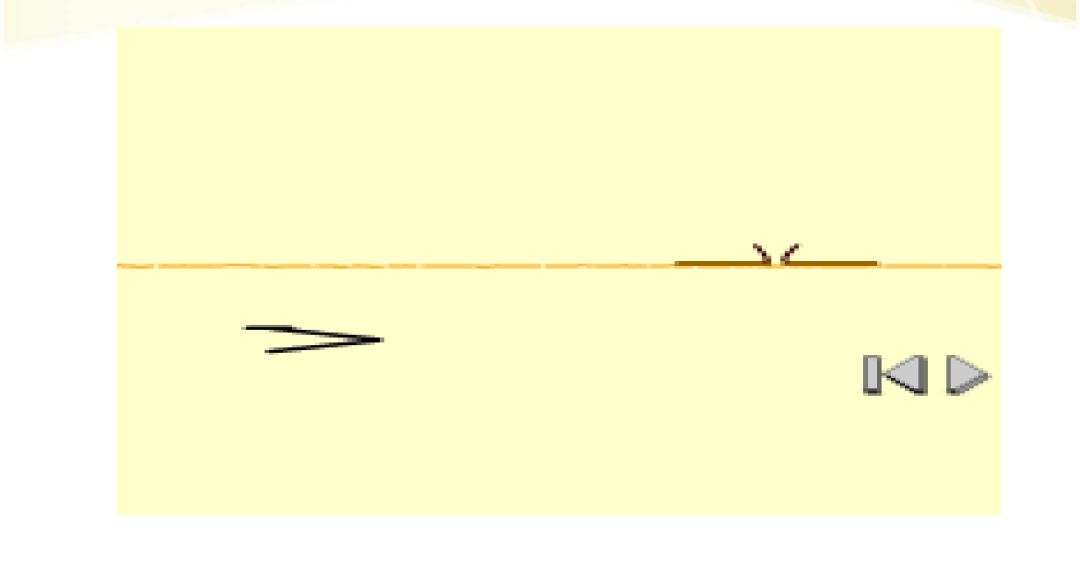

分段未抬高时受电弓打碰弓和电弧
图 5-5 分段未抬高时,受电弓与接触线发生打碰弓和电弧
故障因果链:分段绝缘器未做抬高处理 → 受电弓无法平滑过渡 → 打弓(机械碰撞)+ 电弧(电气故障)。

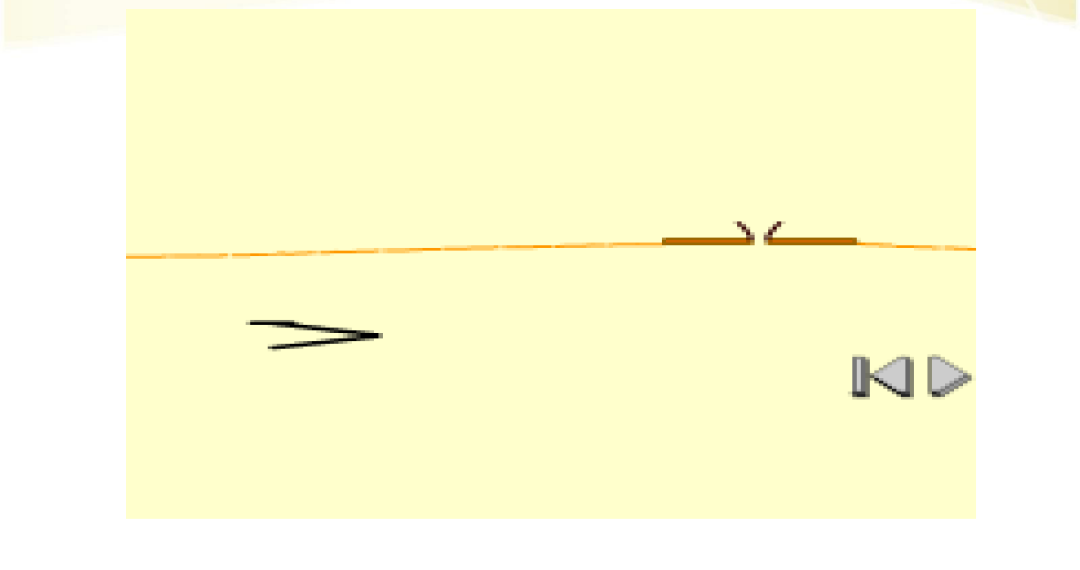

(5)分段抬高后受电弓通过时的状态

分段抬高后受电弓平稳通过
图 5-6 分段抬高后,受电弓平稳通过

(6)分段抬高调整方法

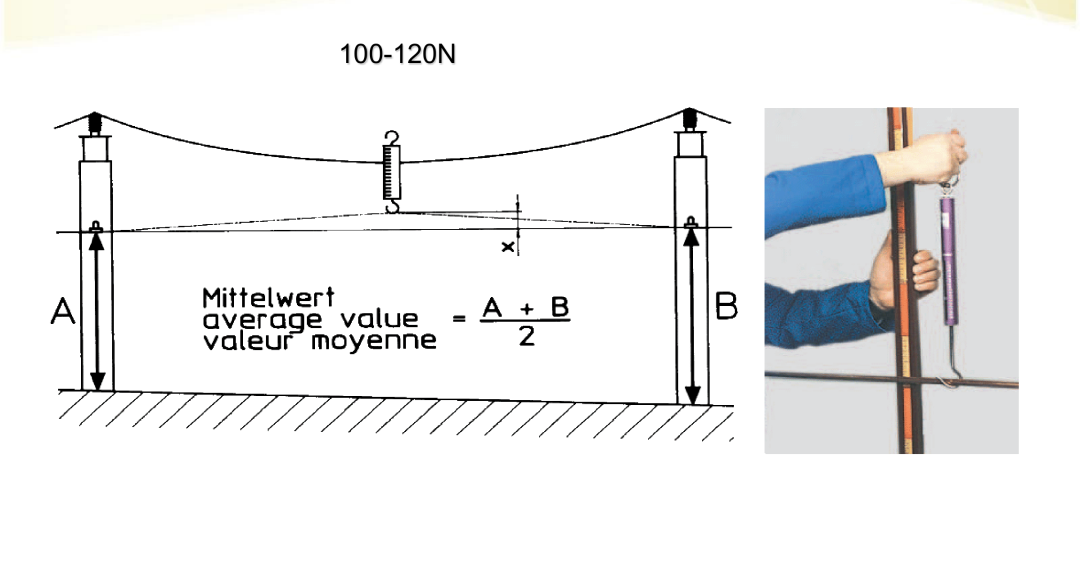

分段抬高调整方法弹簧秤测量
图 5-7 分段抬高调整方法(弹簧秤测量 100~120 N 拉力)

使用弹簧秤施加 100~120 N 的向上拉力,测量该处的位移"x",确保分段高度符合公式 (A + B) / 2 的平均值要求。

6. 分段绝缘器抢修原则与预案

6.1 抢修总原则

"先通后复":优先恢复线路通车,之后再进行彻底修复,最大程度减少对正线行车的影响

6.2 抢修总体分类

分类 抢修要求 处理方式
正线上的分段必须尽快恢复供电及行车视情况更换分段;或两端导线损坏严重时,用导线短接暂时替代
其它分段(渡线、站线等)先行恢复供电,满足正线行车当天收车(运营结束)后再进行彻底维修处理

6.3 渡线 / 存车线 / 站线分段绝缘器故障抢修

项目 具体内容
1. 抢修原则先通后复;先通一线
2. 预想对象渡线、存车线、站线等分段绝缘器
3. 抢修主旨针对性临时修复,先行恢复分段所在供电区段供电,保证行车安全、减少运营损失
4. 现场情况分析分段脱落后,两端接触线落地短路,线索严重烧伤,分段绝缘器损坏无法继续使用
5. 现场行车要求可暂时中断分段所在渡线的行车,恢复正线行车
6. 抢修措施在断线处先行处理渡线,悬挂脱离地面后暂停渡线行车,送电后恢复正线行车

渡线抢修步骤

  1. 做好抢修区段的验电接地和行车防护的安全措施,及打开缩小抢修范围的隔离开关。
  2. 在线索下锚处用手板葫芦对坠砣卸载,卸载完毕后用铁线对手扳葫芦绑扎。
  3. 在断线处用紧线工具将断线拉起后,用铁线将接触线和承力索绑扎在一起。
  4. 拆除分段相邻的线岔限制管,并将渡线接触线提高到一定高度,防止列车受电弓通过正线时钻弓。
  5. 检查正线接触网技术参数,符合列车安全条件。
  6. 闭合隔离开关,先行开通正线行车,封锁渡线禁止通车。
渡线抢修安全事项(三项铁律):
1. 严格遵守验电接地制度,作业中注意与带电线路的安全距离。
2. 抢修后所有器具或临时处理用的材料零件不允许侵入行车限界
3. 抢修后必须留守人员在现场观察列车取流状况,确保行车安全。

6.4 正线分段绝缘器抢修预案

项目 具体内容
1. 抢修原则先通后复;先通一线
2. 预想对象全线正线关键位置的分段绝缘器(如上下行分段、车站分段等)
3. 抢修主旨恢复供电及满足行车需要
4. 现场情况分析情况一:分段损坏,未脱落,导线未损坏。
情况二:分段脱落后,两端接触线落地后短路,线索严重烧伤。
5. 现场行车要求最短时间恢复正线供电及行车
6. 抢修措施情况一:更换损坏的分段绝缘器。
情况二:在断线处先行驳接一段导线后恢复行车。

正线抢修步骤

  1. 做好抢修区段的验电接地和行车防护的安全措施。
  2. 在线索起锚处视情况用手板葫芦对坠砣卸载。
  3. 分为两种情况处理:情况一——在分段两侧安装紧线工具,更换受损的分段绝缘器;情况二——在断线处用紧线工具将断线拉起后处理断头,加装一截新导线进行接续。
  4. 恢复坠砣的张力荷载。
  5. 针对第三步的两种情况后续:情况一——调整分段绝缘器,满足行车条件;情况二——在新导线上安装吊弦进行悬挂,保证导线导高和坡度允许安全通过;必要时短接承力索分段合成绝缘子。
  6. 检查分段相邻的线岔及半个锚段的接触悬挂有无其他异常,如无异常可先行通车。
正线抢修安全事项(五条铁律):
1. 抢修时必须注意先检查半个锚段及中心锚节处的设备变化状态。
2. 接续后如线岔处技术参数变化不能临时通车,建议将线岔限制管取下后,将侧线抬高到一定高度,保证正线可以先行通车。
3. 抢修后必须留守人员在现场观察列车取流状况,确保行车安全。
4. 抢修后所有器具或临时处理用的材料零件不允许侵入行车限界
5. 严格遵守验电接地制度,作业中注意与带电线路的安全距离。

7. 关键参数速查表

4040 mm
接触线基准导高
50 Nm
螺栓紧固力矩
150 mm
静态绝缘距离
100 mm
动态绝缘距离
60 mm
困难情况下距离
55±2 mm
两极靴间距
≤50 mm
中心偏离线路中心
±200 mm
距相邻悬挂点误差
20~30 mm
柔性接头高出导高
100~120 N
弹簧秤抬高拉力
3 倍
线夹抗滑移张力倍数
双向
必须具备双向通过功能
