Секционный изолятор — ключевое устройство секционирования контактной сети: короткая изолирующая вставка, врезаемая в контактный провод. Она надёжно изолирует соседние секции, но при этом позволяет токоприёмнику проходить секцию на скорости линии — плавно, без ударов, без дуговой эрозии и без потери качества токосъёма. От того, как устроен и выставлен изолятор, зависит токосъём на каждом проходе электроподвижного состава.
Диапазон Chuangwit разработан и изготовлен по TB/T 3036-2016 и покрывает оба официальных типа: тип A для линий до 160 км/ч и тип B для линий до 200 км/ч — в челночном, крыльевом, ромбовидном и гибком исполнениях. Все изделия рассчитаны на рабочее напряжение 27,5 кВ в системе 25 кВ 50 Гц однофазного переменного тока, а усиленная серия -E имеет увеличенный путь утечки и воздушный промежуток не менее 430 мм для высокогорья, загрязнённой и прибрежной атмосферы, тоннелей.
Группы продукции
- Тип A — до 160 км/ч — FYFH-1.6AT-S (челночный) · FYFH-1.6AT-Y (крыльевой, лёгкий бегунок) · FYHH-1.6AT (ромбовидный, равномерное нагружение) · RXFG-27,5 кВ (гибкий, для сложной геометрии, от −40 до +70 °C)
- Тип B — до 200 км/ч — FYFH-1.8AT (челночный, плавный переход, дугостойкий) · FYFH-1.8BT (межфазный, усиленная утечка)

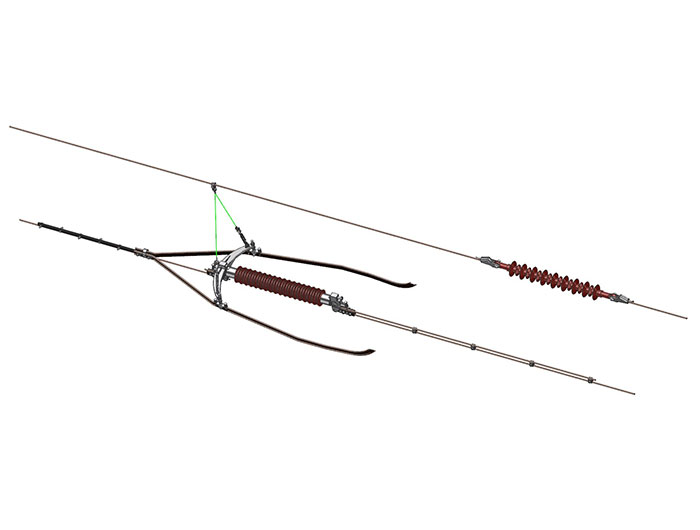

- Усиленная серия -E — FYFH-1.6AT-E · FYFH-1.8BT-E · FYFH-2.0AT-E (тяжёлый класс, натяжение контактного провода 20 кН)
Руководство по выбору
По скорости. Изделия типа A закрывают секционирование на линиях до 160 км/ч; челночные конструкции типа B — до 200 км/ч. Тип выбирается по максимальной скорости участка, а не по средней.
По среде. Стандартная изоляция — для нормальной атмосферы. Для высокогорья, сильных загрязнений, прибрежного тумана и тоннелей выбирайте серию -E: увеличенный путь утечки и воздушный промежуток ≥ 430 мм сохраняют запас изоляции в агрессивной среде.
По механике. Семейства 1.6 и 1.8 закрывают обычные натяжения контактного провода; для тяжёлого класса 20 кН предназначен FYFH-2.0AT-E. Пришлите перечень секций и класс скорости — инженеры подберут тип по каждому месту установки.
