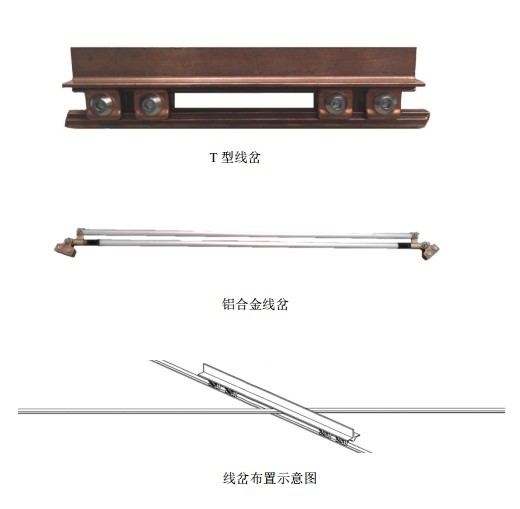

T型线岔采用铜合金T形杆结构，结构相对复杂，包含吊弦线、U形环、载流环等部件。吊弦线为JTMH10铜合金绞线，紧固件为06Cr19Ni10不锈钢。
| 结构特点 | 铜合金T形杆结构 |
| 限制导杆材质 | T2铜 |
| 长度L | 1800mm / 2500mm |
| 间隙D | 15~21mm |
| 参考质量 | 4.0kg / 5.3kg |
| 组成 | 吊弦线、U形环、载流环等 |
| 零件材质 | 吊弦线JTMH10铜合金绞线，紧固件06Cr19Ni10不锈钢 |
| 产品型号 | 10T |
|---|---|
| 额定电压 | 配套25kV接触网系统 |
| 适用速度 | 160~250km/h（按型式） |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | ＜4000m |
| 主要材料 | 铜合金限制管、铝合金定位件、不锈钢紧固件 |
| 安装方式 | 道岔区段两支接触线交叉处安装，S型/T型/Y型按道岔布置选择 |
| 执行标准 | TB/T 2075系列及接触网线岔安装技术条件 |
车站道岔区
车站咽喉道岔处T型线岔保证受电弓平滑换线。
高速正线道岔
高速道岔采用T型线岔消除离线硬点。
段场线路
车辆段密集道岔区T型线岔布置灵活。
枢纽联络线
枢纽联络线道岔T型线岔适应复杂线形。
