摘要

本图册系统整理了地铁接触网常用的零部件实物图解资料，按 绝缘子及避雷器、刚性悬挂、柔性悬挂 三大类系统罗列，共计 20 张图示 / 80 余件零部件。每张图均对应实物照片与"名称 / 型号 / 备注"三栏台账，可供接触网检修、预制、库存盘点、培训与新员工入岗学习使用，也可作为工程项目部零部件验收的辅助参考。

关键词：地铁接触网；零部件识别；绝缘子；避雷器；刚性悬挂；柔性悬挂；定位器；吊弦线夹；定位环；悬吊滑轮

一、绝缘子及避雷器识别图示（INSULATOR & ARRESTER）

相关产品：绝缘子 · 避雷器 · 支撑装置

JA型棒式 JB型棒式 下锚绝缘子 回流箱母排 针式绝缘子 SA型棒式 避雷器

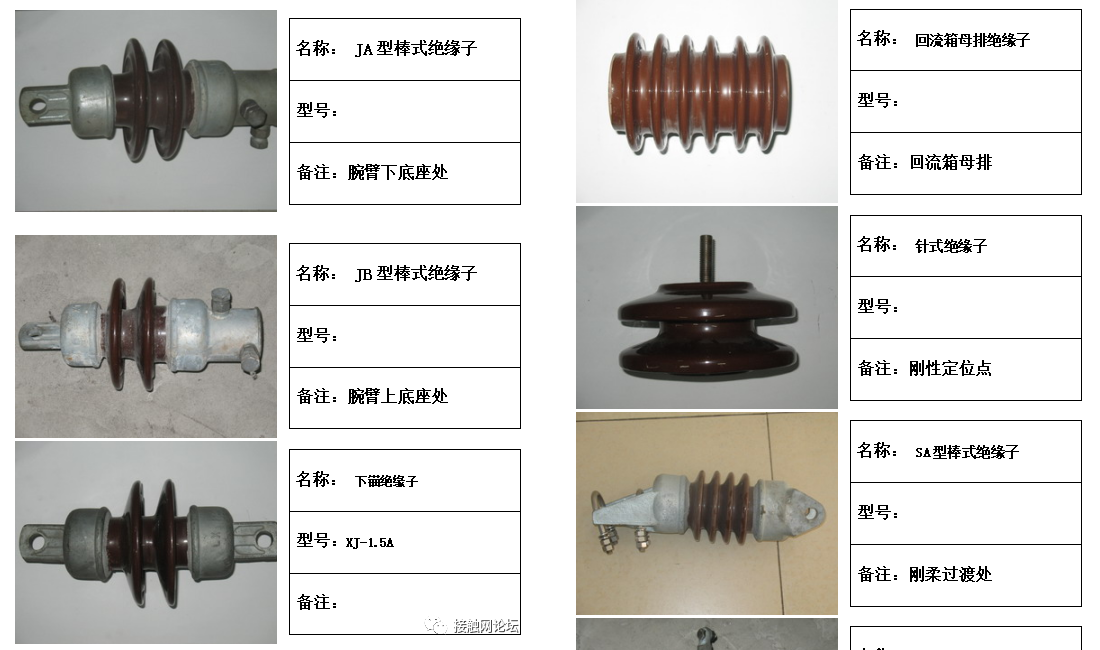

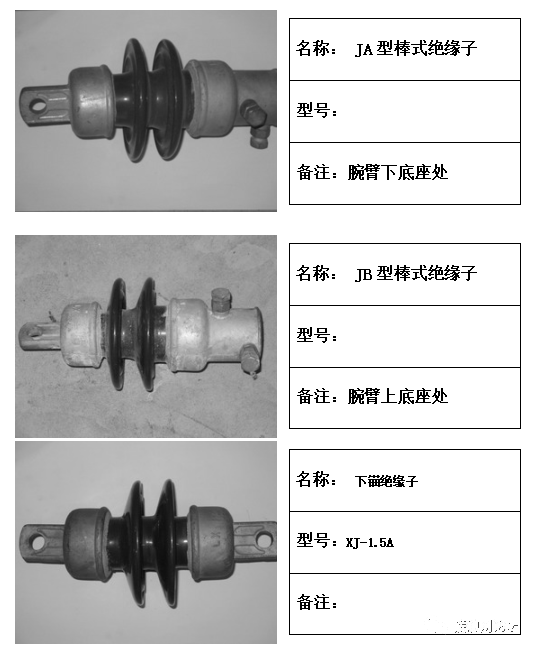

一、棒式/下锚/母排绝缘子集中识别
图 1-1 棒式/下锚/母排绝缘子集中识别（点击查看大图）
一、针式/SA型/避雷器识别

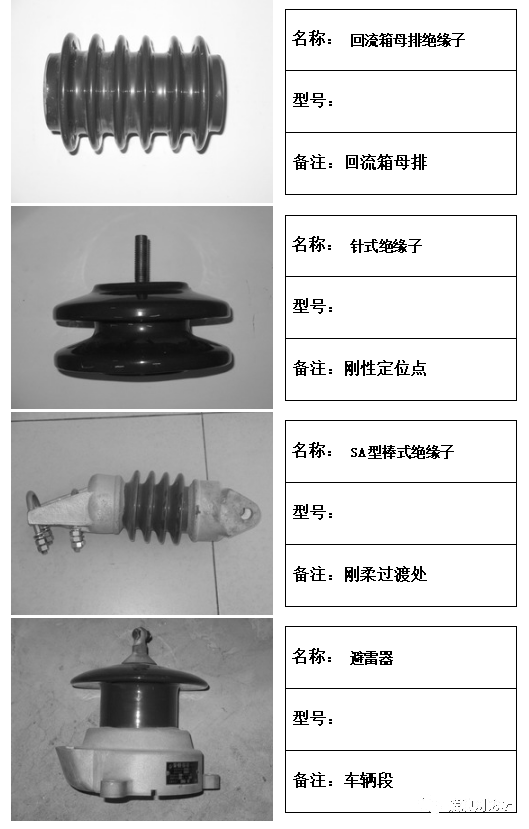

图 1-2 针式/SA型/避雷器识别（点击查看大图）
关键要点：图中汇总了地铁接触网常用的 7 类绝缘子及避雷器：JA 型棒式绝缘子（腕臂下底座）、JB 型棒式绝缘子（腕臂上底座）、下锚绝缘子（型号 XJ-1.5A）、回流箱母排绝缘子、针式绝缘子（刚性定位点）、SA 型棒式绝缘子（刚柔过渡处）以及车辆段用避雷器。每件物品在工程现场分别对应不同的安装位置与电气隔离职能，可在检修时按"名称 → 型号 → 备注"三栏对照铭牌快速定位。

二、刚性悬挂零部件识别图示（RIGID CATENARY）

相关产品：连接与紧固件 · 电连接 · 支撑装置

地线线夹托板 T 型头螺栓 电连接线夹 汇流排定位线夹 硅橡胶横撑 中心锚结线夹 化学锚栓 架空地线下锚

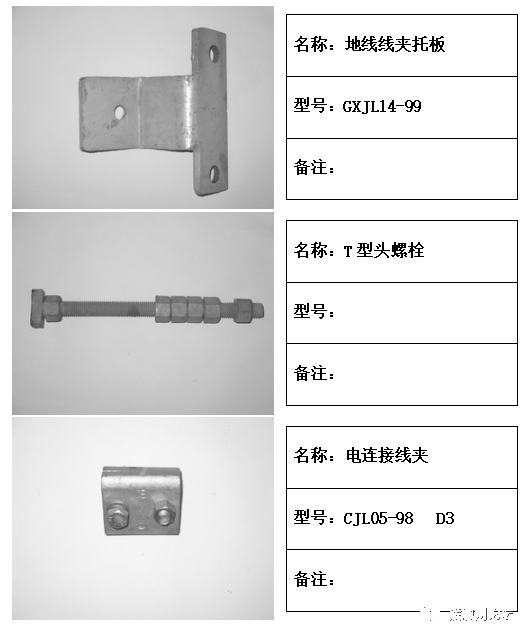

二、地线线夹托板 / T 型头螺栓 / 电连接线夹
图 2-1 地线线夹托板 / T 型头螺栓 / 电连接线夹（点击查看大图）
二、电连接线夹 / 接地挂环 / 汇流排定位线夹 / 中心锚结绝缘棒

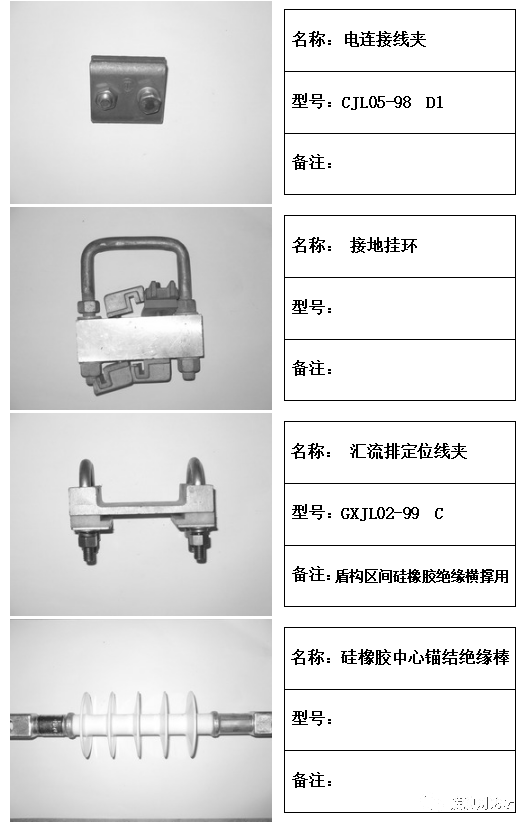

图 2-2 电连接线夹 / 接地挂环 / 汇流排定位线夹 / 中心锚结绝缘棒（点击查看大图）

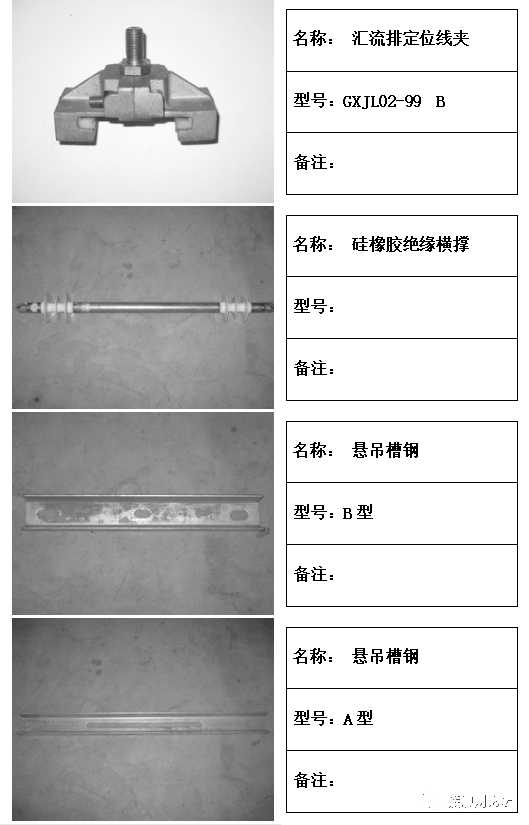

二、汇流排定位线夹 / 绝缘横撑 / 悬吊槽钢 B/A 型
图 2-3 汇流排定位线夹 / 绝缘横撑 / 悬吊槽钢 B/A 型（点击查看大图）
二、电线固定架 / 汇流排中心锚结线夹 / 汇流排电连接线夹 / 化学锚栓

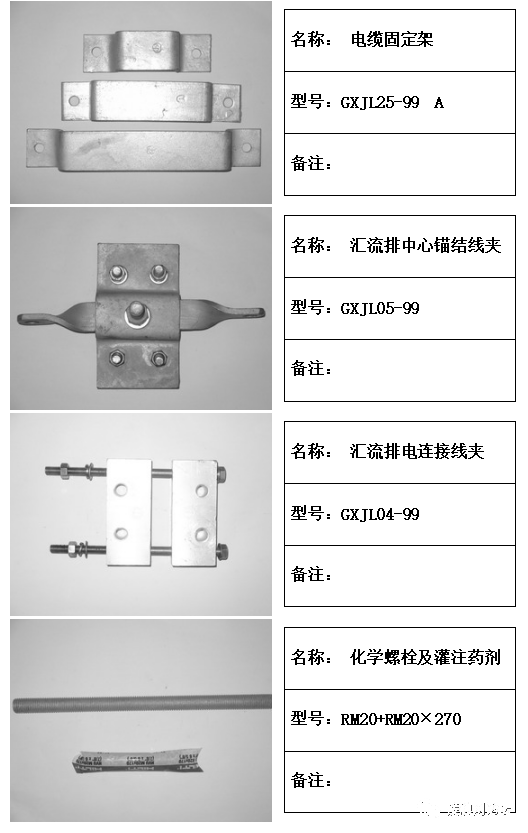

图 2-4 电线固定架 / 汇流排中心锚结线夹 / 汇流排电连接线夹 / 化学锚栓（点击查看大图）

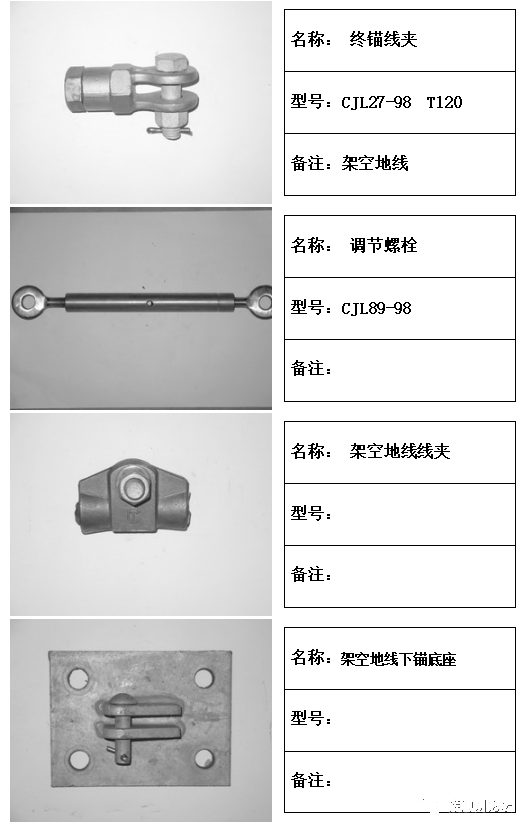

二、终锚线夹 / 调节螺栓 / 架空地线线夹 / 架空地线下锚底座
图 2-5 终锚线夹 / 调节螺栓 / 架空地线线夹 / 架空地线下锚底座（点击查看大图）
二、架空地线对向下锚安装底座

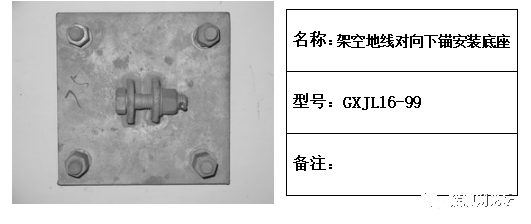

图 2-6 架空地线对向下锚安装底座（点击查看大图）
关键要点：刚性悬挂零部件多用于地铁隧道的汇流排接触网系统，包括地线线夹托板（GXJL14-99）、T 型头螺栓、电连接线夹（CJL05-98 D3/D1、CJL04-98 Z）、接地挂环、汇流排定位线夹（GXJL02-99 B/C）、硅橡胶中心锚结绝缘棒、硅橡胶绝缘横撑、悬吊槽钢（B 型/A 型）、电线固定架（GXJL25-99 A）、汇流排中心锚结线夹（GXJL05-99）、汇流排电连接线夹（GXJL04-99）、化学锚栓（RM20×270）、终锚线夹（CJL27-98 T120）、调节螺栓（CJL89-98）、架空地线线夹、架空地线下锚底座、对向下锚安装底座（GXJL16-99）等共计 20 余件。

三、柔性悬挂零部件识别图示（FLEXIBLE CATENARY）

相关产品：接触悬挂 · 定位装置 · 补偿装置 · 电连接

吊弦线夹 定位器 定位环 双联板 锚固线夹 电连接线夹 坠砣杆 悬吊滑轮

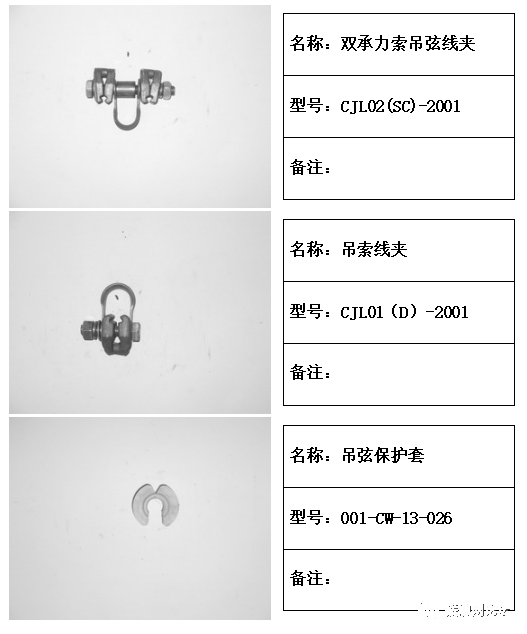

三、双承力索吊弦线夹 / 吊索线夹 / 吊弦保护套
图 3-1 双承力索吊弦线夹 / 吊索线夹 / 吊弦保护套（点击查看大图）

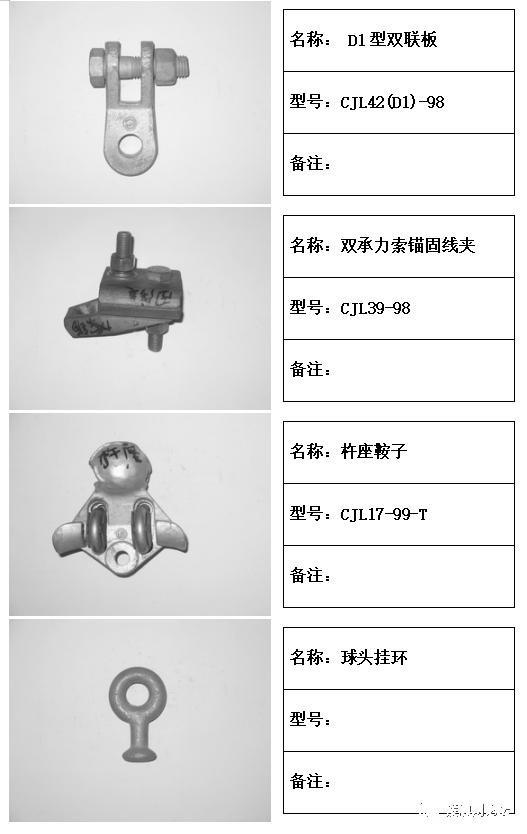

三、D1 型双联板 / 双承力索锚固线夹 / 杵座鞍子 / 球头挂环
图 3-2 D1 型双联板 / 双承力索锚固线夹 / 杵座鞍子 / 球头挂环（点击查看大图）

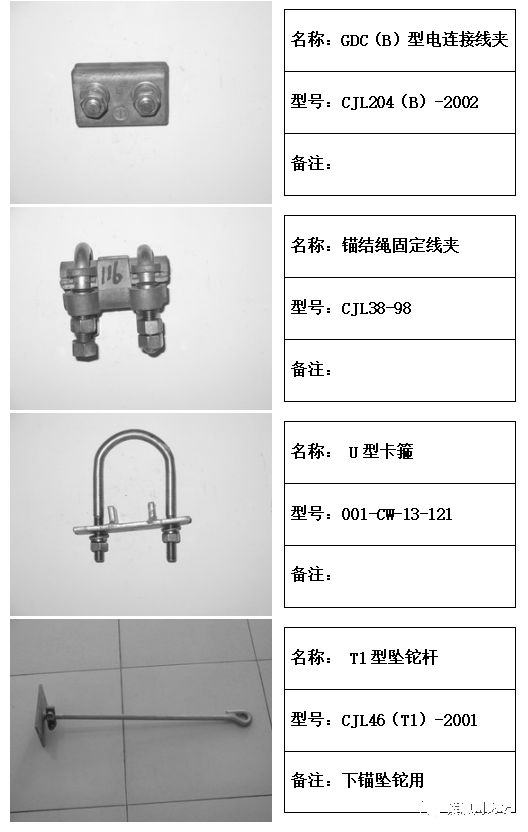

三、GDC(B) 型电连接线夹 / 锚结绳固定线夹 / U 型卡箍 / T1 型坠砣杆
图 3-3 GDC(B) 型电连接线夹 / 锚结绳固定线夹 / U 型卡箍 / T1 型坠砣杆（点击查看大图）

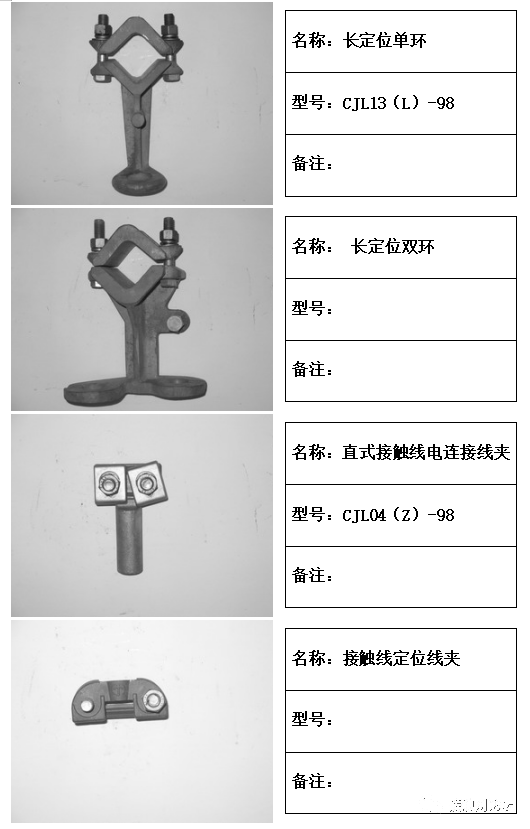

三、长定位单环 / 长定位双环 / 直接接触线电连接线夹 / 接触线定位线夹
图 3-4 长定位单环 / 长定位双环 / 直接接触线电连接线夹 / 接触线定位线夹（点击查看大图）

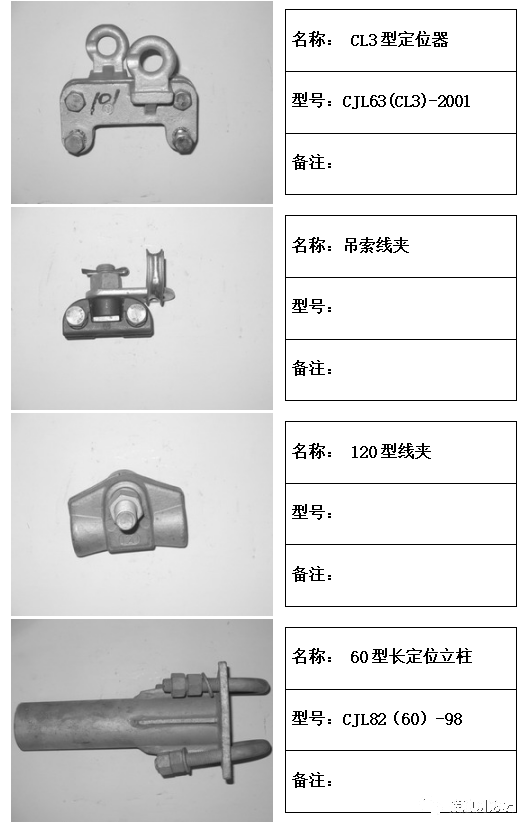

三、CL3 型定位器 / 吊索线夹 / 120 型线夹 / 60 型长定位立柱
图 3-5 CL3 型定位器 / 吊索线夹 / 120 型线夹 / 60 型长定位立柱（点击查看大图）

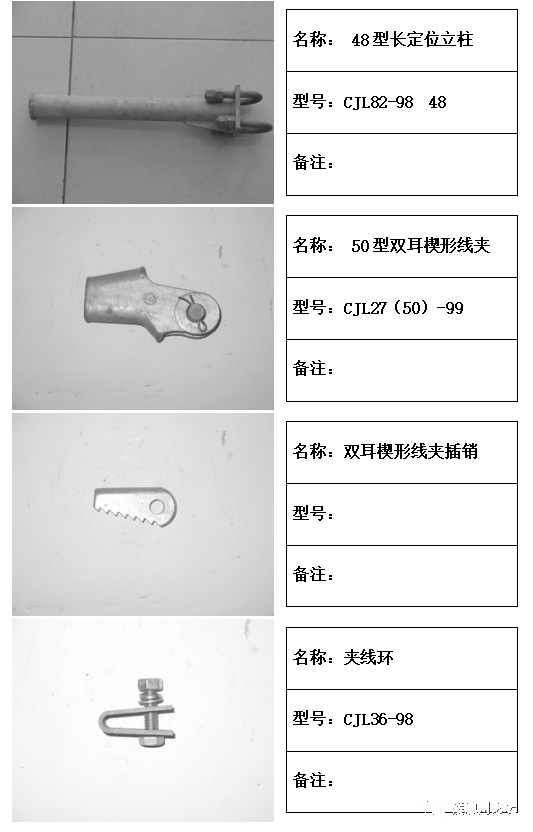

三、48 型长定位立柱 / 50 型双耳楔形线夹 / 插销 / 夹线环
图 3-6 48 型长定位立柱 / 50 型双耳楔形线夹 / 插销 / 夹线环（点击查看大图）

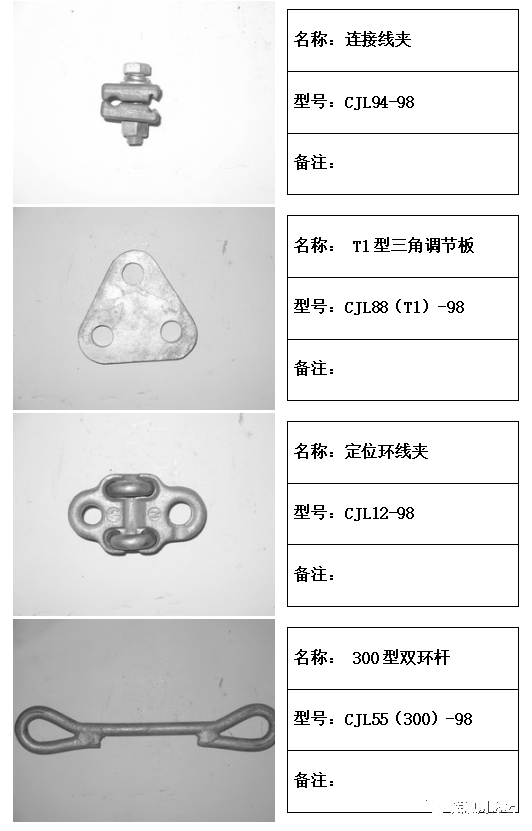

三、连接线夹 / T1 型三角调节板 / 定位环线夹 / 300 型双环杆
图 3-7 连接线夹 / T1 型三角调节板 / 定位环线夹 / 300 型双环杆（点击查看大图）

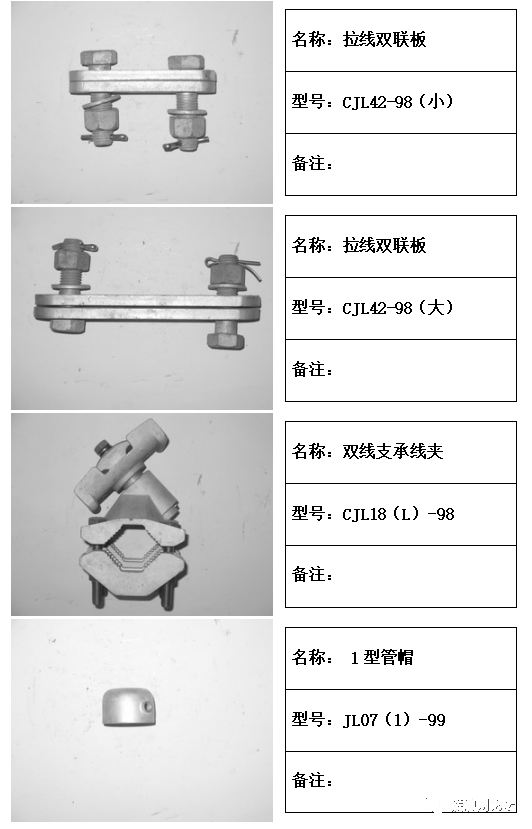

三、拉线双联板(小/大) / 双线支承线夹 / 1 型管帽
图 3-8 拉线双联板(小/大) / 双线支承线夹 / 1 型管帽（点击查看大图）

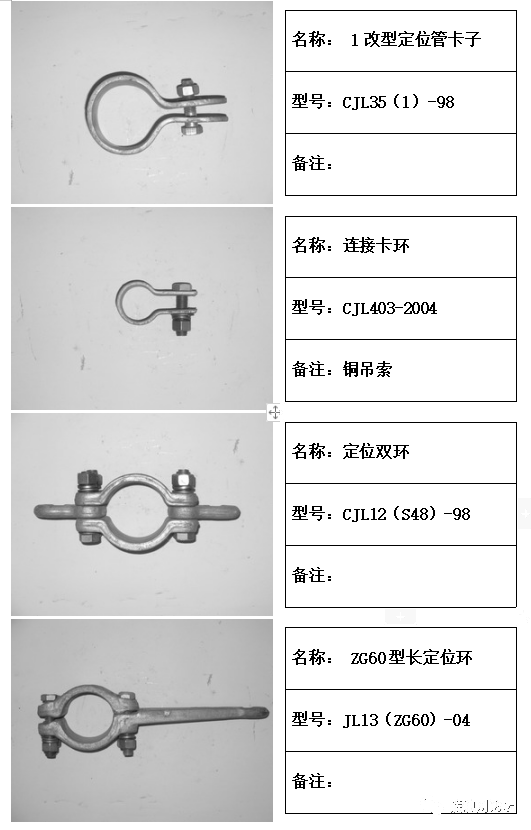

三、1 改型定位管卡子 / 连接卡环 / 定位双环 / ZG60 型长定位环
图 3-9 1 改型定位管卡子 / 连接卡环 / 定位双环 / ZG60 型长定位环（点击查看大图）

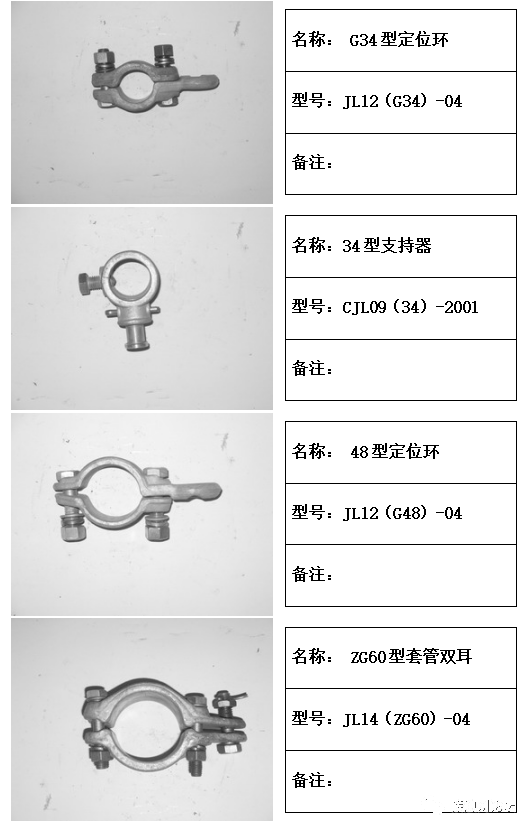

三、G34 型定位环 / 34 型支持器 / 48 型定位环 / ZG60 型套管双耳
图 3-10 G34 型定位环 / 34 型支持器 / 48 型定位环 / ZG60 型套管双耳（点击查看大图）
三、定位双环(S60) / G60 型定位环 / 双线铜悬吊滑轮 / 单线铜悬吊滑轮

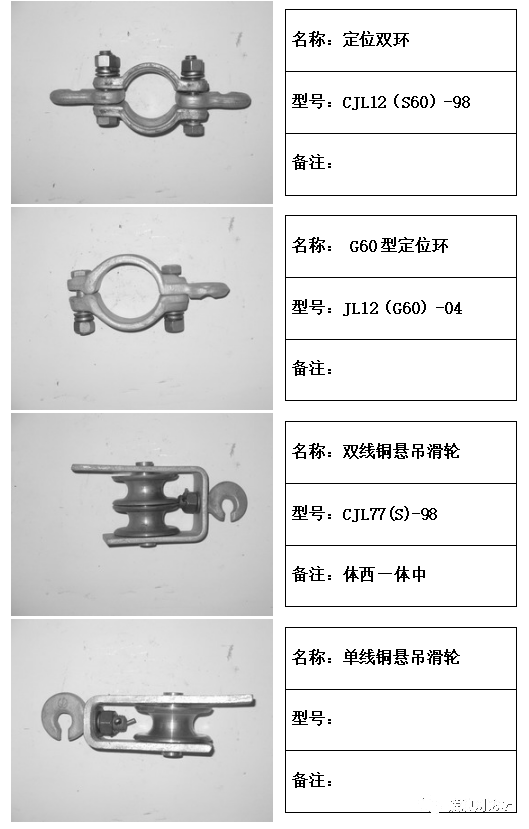

图 3-11 定位双环(S60) / G60 型定位环 / 双线铜悬吊滑轮 / 单线铜悬吊滑轮（点击查看大图）

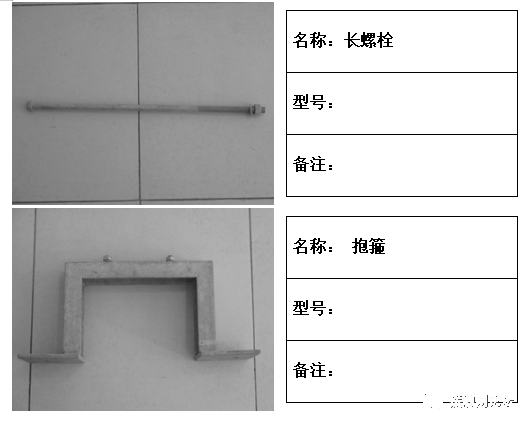

三、长螺栓 / 抱箍
图 3-12 长螺栓 / 抱箍（点击查看大图）
关键要点：柔性悬挂部分涵盖 50 余件常用零部件，按功能可分为：（1）吊索类——双承力索吊弦线夹（CJL02(SC)-2001）、吊索线夹（CJL01(D)-2001）、吊弦保护套（001-CW-13-026）；（2）联板与锚固类——D1 型双联板（CJL42(D1)-98）、双承力索锚固线夹（CJL39-98）、杵座鞍子（CJL17-99-T）、球头挂环、锚结绳固定线夹（CJL38-98）、U 型卡箍（001-CW-13-121）、T1 型坠砣杆（CJL46(T1)-2001）；（3）定位类——长定位单环（CJL13(L)-98）、长定位双环、直接接触线电连接线夹（CJL04(Z)-98）、接触线定位线夹、CL3 型定位器（CJL63(CL3)-2001）、120 型线夹、60/48 型长定位立柱（CJL82-98）、50 型双耳楔形线夹及其插销、夹线环、连接线夹（CJL94-98）、T1 型三角调节板（CJL88(T1)-98）、定位环线夹（CJL12-98）、300 型双环杆（CJL55(300)-98）；（4）拉线与管帽类——拉线双联板（小/大）(CJL42-98)、双线支承线夹（CJL18(L)-98）、1 型管帽（JL07(1)-99）；（5）定位卡子类——1 改型定位管卡子（CJL35(1)-98）、连接卡环（CJL403-2004）、定位双环（CJL12(S48)-98）、ZG60 型长定位环（JL13(ZG60)-04）、G34 型定位环（JL12(G34)-04）、34 型支持器（CJL09(34)-2001）、48 型定位环（JL12(G48)-04）、ZG60 型套管双耳（JL14(ZG60)-04）、定位双环(CJL12(S60)-98)、G60 型定位环（JL12(G60)-04）；（6）滑轮与抱箍类——双线铜悬吊滑轮（CJL77(S)-98）、单线铜悬吊滑轮、长螺栓、抱箍。

使用与说明

延伸阅读：接触悬挂系统 · 绝缘子 · 定位线夹 · 连接与紧固件 · 避雷器 · 补偿装置

  • 本图册共收录 20 张识别图 / 80 余件零部件，覆盖地铁接触网从绝缘防护、刚性悬挂到柔性悬挂的典型全场景。
  • 每张图右侧"名称 / 型号 / 备注"三栏对应实物铭牌，可与现场设备或库存台账对照使用；型号栏未填写处表示该型号未在原图标注。
  • 图中标注尺寸单位除特殊说明外为 mm，力矩单位为 N·m，拉力单位为 N。
  • 每张图示右下角若显示"图 X-N（点击查看大图）"，点击图片可在新标签页中查看原始尺寸，便于现场查阅细节。
  • 建议结合本单位现行的检修工艺文件与设备型号对照使用；如与最新规章不一致，以最新规章为准。
使用范围：本图册整理自公开技术资料，仅供轨道交通接触网检修、预制、培训与新员工入岗学习使用，不作商业用途。实物拍摄图来自工程现场，如与最新行业标准或厂家技术文件不一致，请以最新版本为准。
