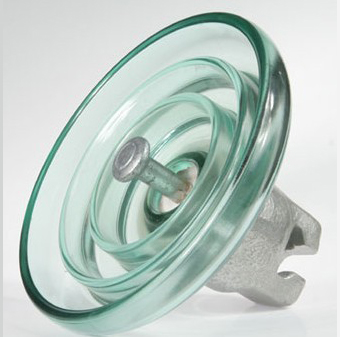

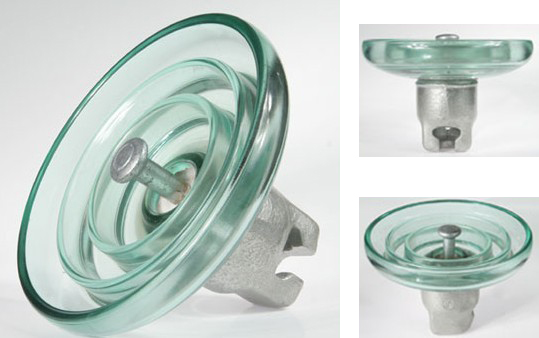

悬式玻璃绝缘子主要用于接触网悬挂绝缘，具有寿命长、零值自破等优点。LXP—标准型悬式玻璃绝缘子；LXWP—耐污型悬式玻璃绝缘子。
| 绝缘子型号 | 图号 | 公称直径D(mm) | 结构高度H(mm) | 公称爬电距离(mm) | 额定机械破坏负荷(kN) | 雷电冲击耐受电压(kV) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| LXP-70T | 15 | 255 | 146 | 320 | 70 | 100 | 4.4 |
| LXWP-70T | 16 | 255 | 146 | 400 | 70 | 110 | 5 |
| LXWP1-70T | 16 | 280 | 146 | 450 | 70 | 125 | 5.5 |
| LXP-80T | 15 | 255 | 146 | 320 | 80 | 100 | 4 |
| LXWP-80T | 16 | 255 | 146 | 400 | 80 | 110 | 5 |
| LXWP1-80T | 16 | 280 | 146 | 450 | 80 | 125 | 5.5 |
更多选型与采购答疑见 常见问题 FAQ（标准换代、认证、交期与定制）。
| 产品型号 | LXP/LXWP |
|---|---|
| 执行标准 | GB/T 11030-2008、TB/T 3199系列《电气化铁路接触网用绝缘子》 |
| 额定电压 | 25kV接触网系统 |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | <4000m |
| 主要材料 | 高强度瓷质/复合硅橡胶绝缘体、锌套钢脚 |
| 安装方式 | 腕臂、定位及下锚处悬挂安装 |
正线腕臂悬挂
正线腕臂采用悬式玻璃绝缘子实现带电体与支柱绝缘。
重污染沿海区段
沿海重污秽区段选用大爬距悬式玻璃绝缘子防污闪。
下锚绝缘
下锚处悬式玻璃绝缘子承受张力与绝缘双重作用。
高寒地区
高寒区段悬式玻璃绝缘子瓷件抗冻融性能稳定。
