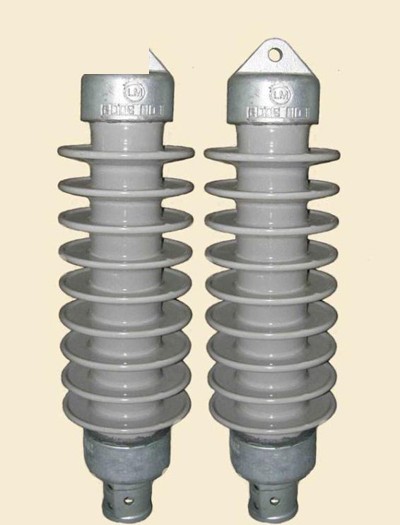

棒形支柱瓷绝缘子用于电气化铁路接触网支柱支撑绝缘部位，承受弯曲负荷。型号示例：QZ27.5/16-1400表示额定电压27.5kV、弯曲负荷16kN、爬电距离1400mm的棒形支柱瓷绝缘子。执行标准TB/T 3199.1-2018及GB/T 11030-2008。
| 型号示例 | QZ27.5/16-1400 |
| 额定电压 | 27.5kV |
| 弯曲负荷 | 16kN |
| 爬电距离 | 1400mm |
| 执行标准 | TB/T 3199.1-2018、GB/T 11030-2008 |
更多选型与采购答疑见 常见问题 FAQ（标准换代、认证、交期与定制）。
| 产品型号 | QZ27.5 |
|---|---|
| 执行标准 | GB/T 11030-2008、TB/T 3199系列《电气化铁路接触网用绝缘子》 |
| 额定电压 | 25kV接触网系统 |
| 爬电距离 | 1400mm |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | <4000m |
| 主要材料 | 高强度瓷质/复合硅橡胶绝缘体、锌套钢脚 |
| 安装方式 | 腕臂、定位及下锚处悬挂安装 |
正线腕臂悬挂
正线腕臂采用棒形支柱瓷绝缘子实现带电体与支柱绝缘。
重污染沿海区段
沿海重污秽区段选用大爬距棒形支柱瓷绝缘子防污闪。
下锚绝缘
下锚处棒形支柱瓷绝缘子承受张力与绝缘双重作用。
高寒地区
高寒区段棒形支柱瓷绝缘子瓷件抗冻融性能稳定。
