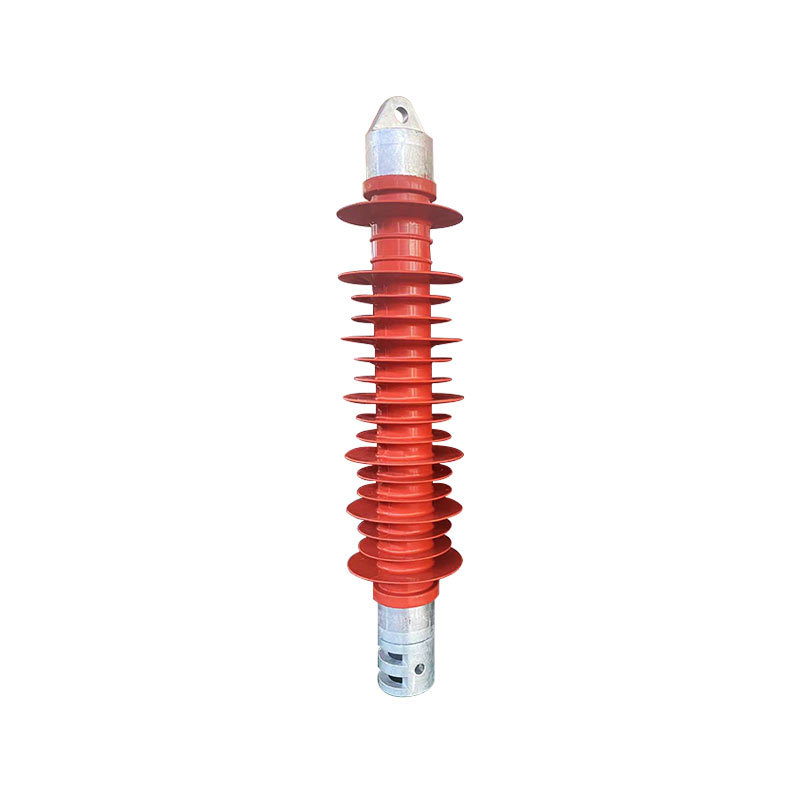

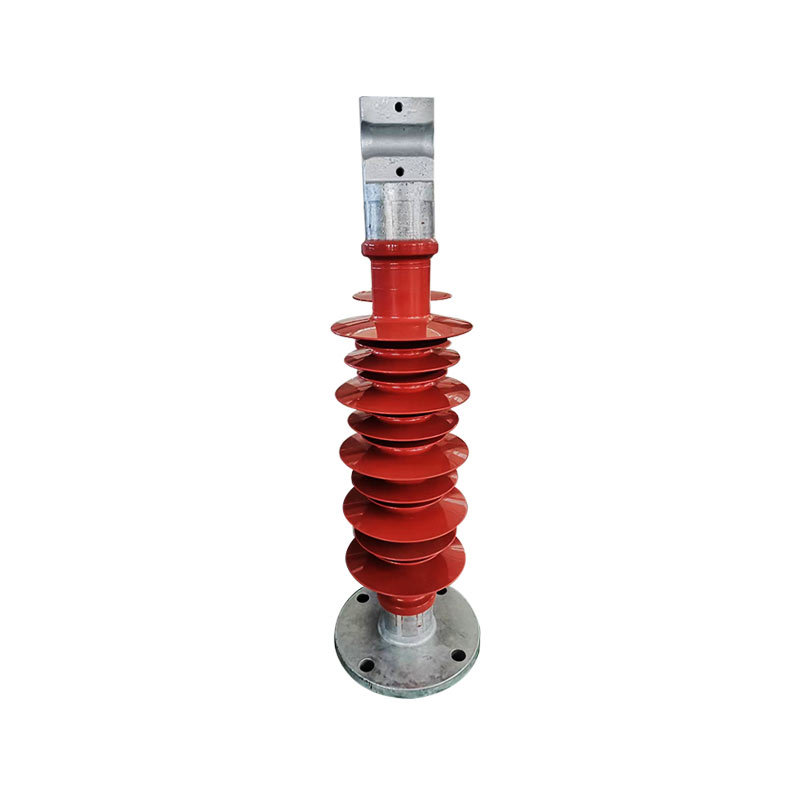

棒形复合绝缘子采用硅橡胶伞套和芯棒结构，具有重量轻、防污性能好、无需定期清扫等优点，执行标准TB/T 3199.2-2018。型号说明：FQ—复合绝缘子；X—悬式；B—棒形。雷电冲击耐受电压≥270~310kV，干工频耐受电压≥160~190kV。
| 型号 | 额定电压 | 结构高度(mm) | 最小电弧距离(mm) | 最小公称爬电距离(mm) | 额定负荷 |
|---|---|---|---|---|---|
| FQX1-25/100 | 25kV | 700±20 | 500 | 1600 | 拉伸100kN |
| FQX2-25/100 | 25kV | 700±20 | 500 | 1200 | 拉伸100kN |
| FQB-25/40 | 25kV | 700±20 | 500 | 1200 | 弯曲40kN |
| FQB-25/8 | 25kV | 850±20 | 490 | 1200/150 | 弯曲8kN |
| FQB-25/12 | 25kV | 760±20 | 520 | 1400 | 弯曲12kN |

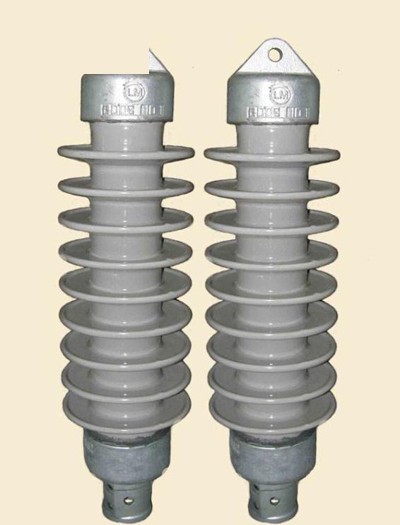

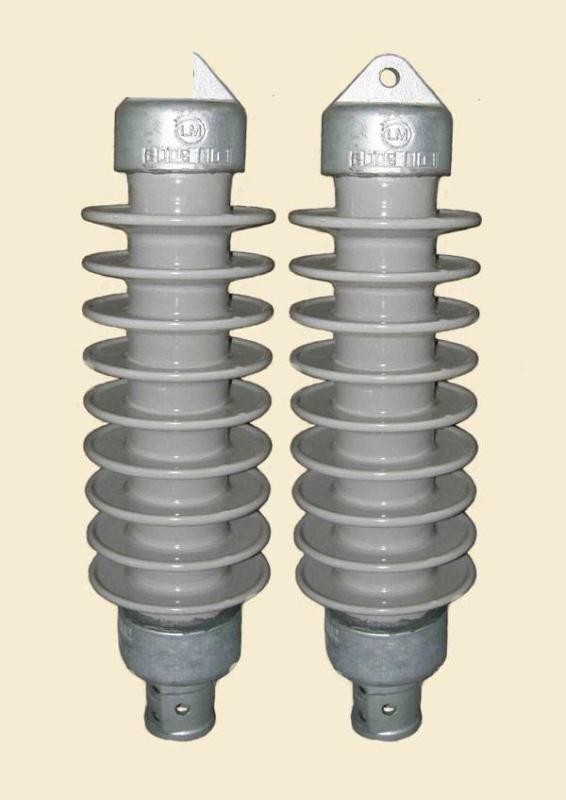

其他常见复合绝缘子型号：棒形悬式单绝缘：FQX-25/100QT、FQX-25/100QH、FQX-25/120QT；棒形悬式定位：FQD-27.5/100HY、FQDJ-27.5/100HY；棒形柱式：FQZ-27.5/16-160。型号示例：FQBS27.5/16-1600表示双重绝缘、27.5kV、16kN弯曲负荷、1600mm爬电距离的腕臂绝缘子。
| 产品型号 | FQX/FQB |
|---|---|
| 额定电压 | 25kV接触网系统（爬电距离1400/1600mm按污秽等级） |
| 适用速度 | 不适用（绝缘部件） |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | ＜4000m |
| 主要材料 | 高强度瓷质/复合硅橡胶绝缘体、锌套钢脚 |
| 安装方式 | 腕臂、定位及下锚处悬挂安装 |
| 执行标准 | GB/T 11030-2008、TB/T 3199系列《电气化铁路接触网用绝缘子》 |
正线腕臂悬挂
正线腕臂采用棒形复合绝缘子实现带电体与支柱绝缘。
重污染沿海区段
沿海重污秽区段选用大爬距棒形复合绝缘子防污闪。
下锚绝缘
下锚处棒形复合绝缘子承受张力与绝缘双重作用。
高寒地区
高寒区段棒形复合绝缘子瓷件抗冻融性能稳定。
