电气化铁路接触网用分段绝缘器（梭式A型）FYFH-1.6AT，依据TB/T3036-2016标准设计制造，适用于工频单相交流电气化铁路接触网的同相电气分区。
| 工作条件参数 | |
|---|---|
| 用途 | 工频单相交流电气化铁路接触网的同相电气分区 |
| 额定工作电压 | 27.5kV |
| 海拔高度 | ＜4000m |
| 环境温度 | －40℃～+70℃ |
| 环境条件 | 适于高湿度、高盐密度、重污染和沿海、隧道区段 |
| 允许通过速度 | ≤200km/h |
| 机械性能参数 | |
|---|---|
| 最大拉伸工作负荷 | ≥16.5 kN |
| 拉伸破坏负荷 | ≥52 kN |
| 与接触线接头的起始滑动力 | 线断不滑 |
| 电气性能参数 | |
|---|---|
| 爬电距离 | ＞1600mm |
| 空气绝缘间隙 | ≥300mm |
| 工频湿闪电压 | ≥87kV |
| 雷电冲击耐受电压（1.2/50μS） | ≥160kV |
电气化铁路接触网用分段绝缘器
梭式分段绝缘器(A型)
本型号分段绝缘器依据TB/T3036-2016《电气化铁路接触网用分段绝缘器》中A型分段绝缘器之要求设计制造。

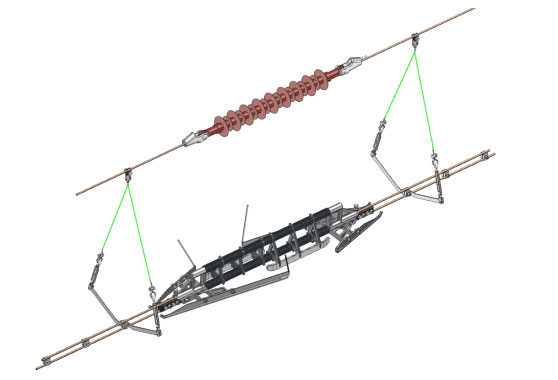

结构示意图
| 规格型号 | FYFH-1.6AT（空气绝缘间隙≥300mm，S型） |
| 用途 | 工频单相交流电气化铁路接触网的同相电气分区 |
| 额定工作电压 | 27.5kV |
| 海拔高度 | ＜4000m |
| 环境温度 | －40℃～+70℃ |
| 环境条件 | 适于高湿度、高盐密度、重污染和沿海、隧道区段 |
| 允许通过速度 | ≤200km/h |
| 最大拉伸工作负荷 | ≥16.5 kN |
| 拉伸破坏负荷 | ≥52 kN |
| 与接触线接头的起始滑动力 | 不大于3.0kN，不发生滑移 |
| 雷电冲击耐受电压 | ≥1600mm |
| 工频干耐受电压 | ≥300mm |
| 工频湿耐受电压 | ≥87kV |
| 人工污耐受电压 | ≥160kV（盐密0.4mg/cm²） |

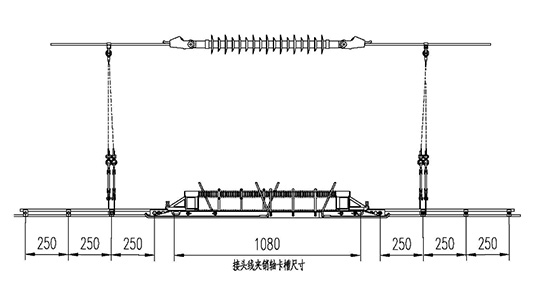

安装示意图
适用于200km/h及以上速度的高速铁路接触网系统
适用于地铁、轻轨等城市轨道交通供电系统
适用于高湿度、高盐密度、重污染和沿海、隧道区段
适用于-40℃至+70℃的极端温度环境
