格构式钢支柱强度高、耐碰撞，广泛应用于正线、站场等需要大承载力的区段。产品按 GB/T 25020 系列国家标准设计生产，型号中 G 代表格构式钢柱，数字依次表示支柱容量（kN·m）与支柱高度（m）。常用 Q235B 或 Q345 级钢材，采用热浸镀锌防腐（厚度≥5mm 时锌层质量≥610g/m²）。
| 常见型号 | 支柱容量(kN·m) | 支柱高度(m) | 说明 |
|---|---|---|---|
| G50/9.5 | 50 | 9.5 | 容量较小、高度较低的支柱 |
| G150/13 | 150 | 13 | 中等容量和高度，应用广泛 |
| G200/15 | 200 | 15 | 大容量、高高度，用于受力较大的场所 |
| 执行标准 | GB/T 25020 系列 |
| 结构型式 | 格构式（另有方形钢管、环形钢管、H形钢柱） |
| 主要材质 | Q235B 或 Q345 级钢材 |
| 防腐要求 | 热浸镀锌，厚度≥5mm 时锌层质量≥610g/m² |
| 其他型号前缀 | Gs（双线路腕臂柱）、Gz（窄型钢柱）、Gq（支腿桥钢柱）等 |
| 适用范围 | 正线、站场等需要大承载力的区段 |
| 产品型号 | G系列 |
|---|---|
| 额定电压 | 配套25kV接触网系统 |
| 适用速度 | 160~350km/h |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | ＜4000m |
| 主要材料 | Q235B/Q355B钢材热镀锌、预应力混凝土、铝合金（抢修） |
| 安装方式 | 直埋/法兰基础安装，整杆吊装 |
| 执行标准 | GB/T 25020、TB/T 2286《电气化铁路接触网钢支柱》系列标准 |
正线区间

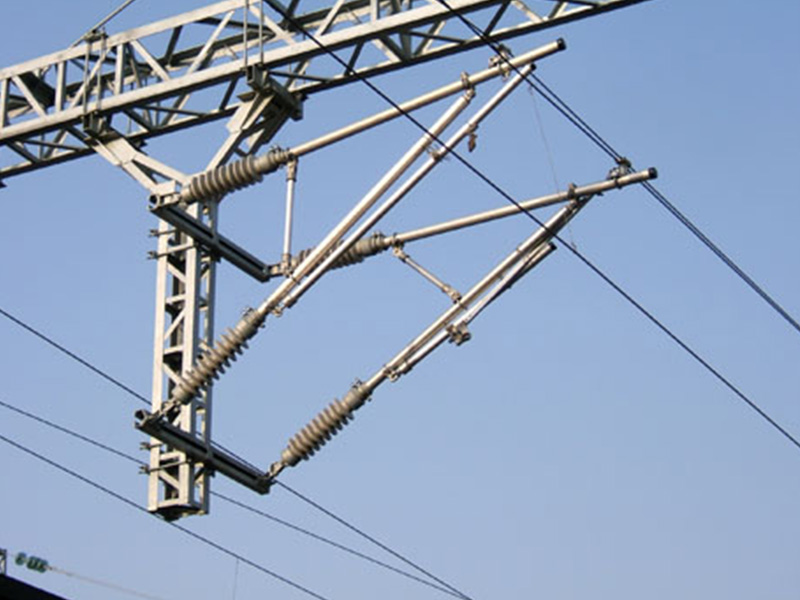

正线区间格构式钢支柱 G系列按跨距与荷载选型布置。
站场咽喉
站场多股道区格构式钢支柱 G系列配合硬横梁使用。

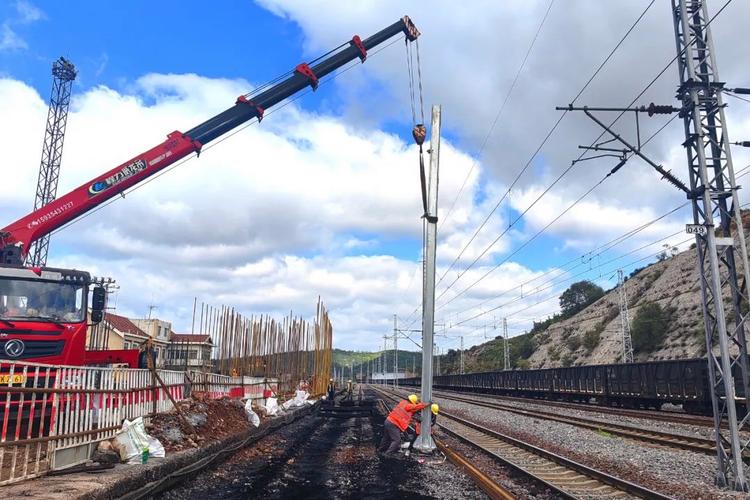

应急抢修
灾害断杆时铝合金抢修格构式钢支柱 G系列快速恢复供电。
腐蚀环境
沿海腐蚀环境格构式钢支柱 G系列热镀锌层加厚防护。
