H形钢支柱（GH 系列）

H形钢支柱采用热轧H型钢整体实腹结构，强度高、体量小、占地少、组立快捷，是高速铁路区间及站场接触网的主流支柱型式。

产品按GB/T 25020.4《电气化铁路接触网钢支柱 第4部分：H形支柱》设计生产（现行标准体系并入GB/T 25020.1-2025《电气化铁路接触网支柱 第1部分：钢支柱》），H型钢原料执行GB/T 34199-2017。

产品概述

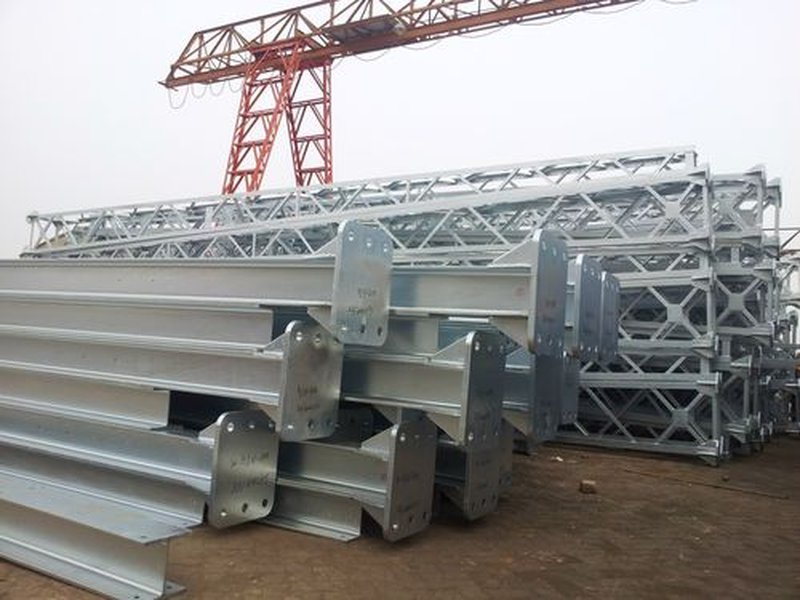

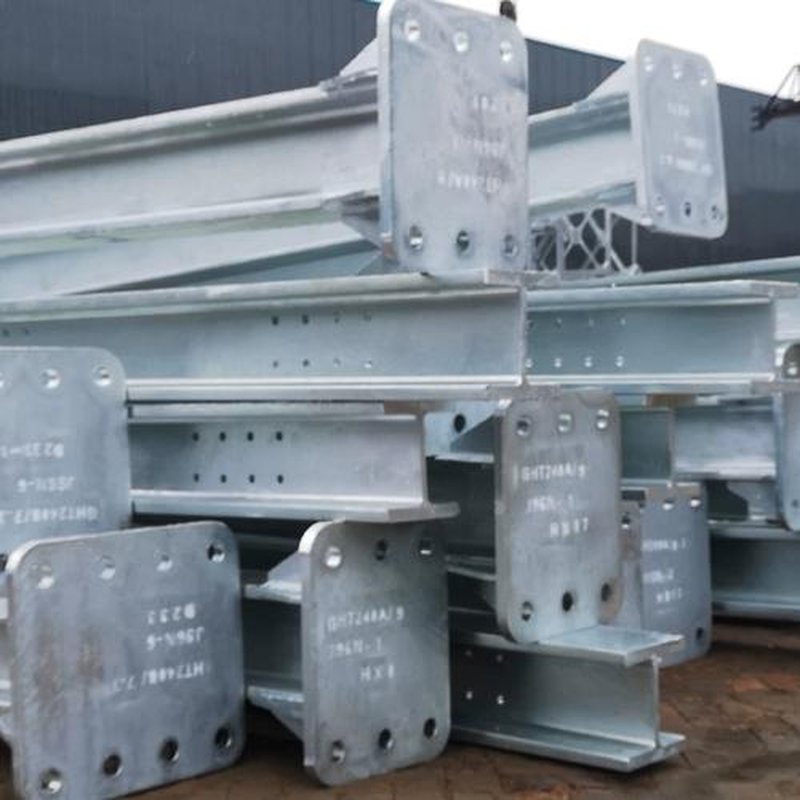

H形钢支柱由热轧H型钢柱身、法兰底座与端部连接板等组成，型号中数字表示柱身截面高度（mm），分数表示柱高（m）。柱底经法兰与地脚螺栓连接基础，调节螺母找平后紧固；整体热浸镀锌防腐，满足户外长期运行要求。常见规格如下：

注：柱高按工程轨面高差与基础面选定，GH270X 高度档以认证技术文件为准。

技术特性

• 热轧H型钢实腹截面，抗弯刚度大、用钢量省
• 主要材质Q235B/Q355B，整体热浸镀锌防腐
• 法兰基础+地脚螺栓安装，调节螺母找平，组立快捷
• 体量小、占地少，较格构式支柱更适合区间与城市环境

执行标准与质量控制

产品执行GB/T 25020系列及GB/T 34199-2017标准，原材料入厂复验、焊接与镀锌过程检验、成品力学性能检验逐批进行，检验合格后交付。

适用工况与典型应用

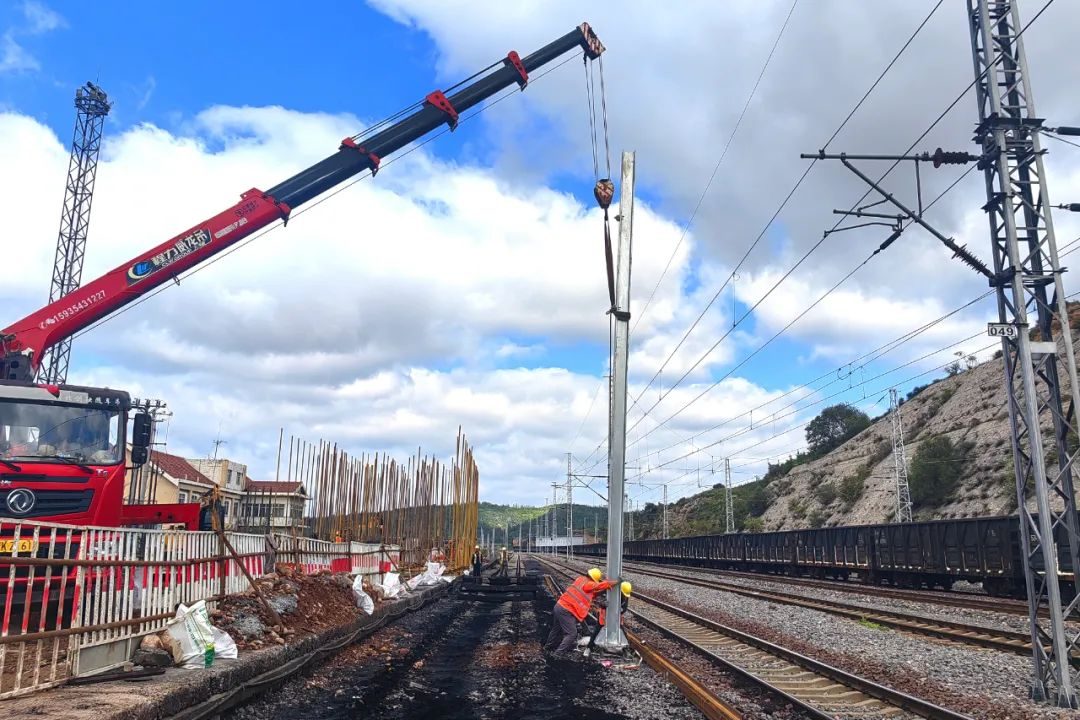

典型应用于高速铁路及普速铁路区间中间柱、锚柱、转换柱与站场支柱；与格构式钢支柱（G系列，软横跨/大容量站场）、预应力混凝土支柱形成互补选型。

选型与服务

公司可根据线路条件、支柱容量与装配图纸提供型号选型建议及基础图配合，支持批量供货与现场技术指导。技术支持与商务垂询请致电0375-6051688。
