横腹杆式（H型）预应力混凝土支柱成本较低、绝缘性好，在普速铁路中应用非常普遍。产品按 TB/T 2286 系列行业标准设计生产，混凝土强度等级不低于 C50。型号中 H 代表横腹杆式混凝土支柱，数字依次表示支柱容量（kN·m）、地面以上高度与埋深（m），部分支柱采用杯型基础（规格中分母为 1.5）或法兰型基础。
| 常见型号 | 支柱容量(kN·m) | 地面以上高度(m) | 埋深(m) | 说明 |
|---|---|---|---|---|
| H60/8.7+3.0 | 60 | 8.7 | 3.0 | 最基础的常用型号之一 |
| H78/8.7+3.0 | 78 | 8.7 | 3.0 | 容量稍大 |
| H170-250/12+3.5 | 170 | 12 | 3.5 | 大容量、高高度支柱 |
| 执行标准 | TB/T 2286 系列 |
| 结构型式 | 横腹杆式（H型） |
| 混凝土强度 | 不低于 C50 |
| 基础型式 | 杯型基础（分母1.5）或法兰型基础 |
| 适用范围 | 普速铁路接触网支持装置 |
更多选型与采购答疑见 常见问题 FAQ（标准换代、认证、交期与定制）。
| 产品型号 | H系列 |
|---|---|
| 执行标准 | GB/T 25020、TB/T 2286《电气化铁路接触网钢支柱》系列标准 |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | <4000m |
| 主要材料 | Q235B/Q355B钢材热镀锌、预应力混凝土、铝合金（抢修） |

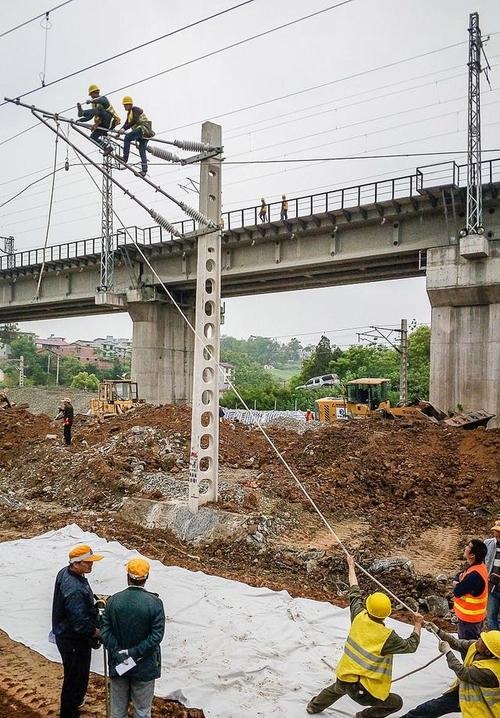

| 安装方式 | 直埋/法兰基础安装，整杆吊装 |
正线区间
正线区间横腹杆式预应力混凝土支柱 H系列按跨距与荷载选型布置。
站场咽喉
站场多股道区横腹杆式预应力混凝土支柱 H系列配合硬横梁使用。
应急抢修
灾害断杆时铝合金抢修横腹杆式预应力混凝土支柱 H系列快速恢复供电。
腐蚀环境
沿海腐蚀环境横腹杆式预应力混凝土支柱 H系列热镀锌层加厚防护。
