城轨柔性双线分段绝缘器

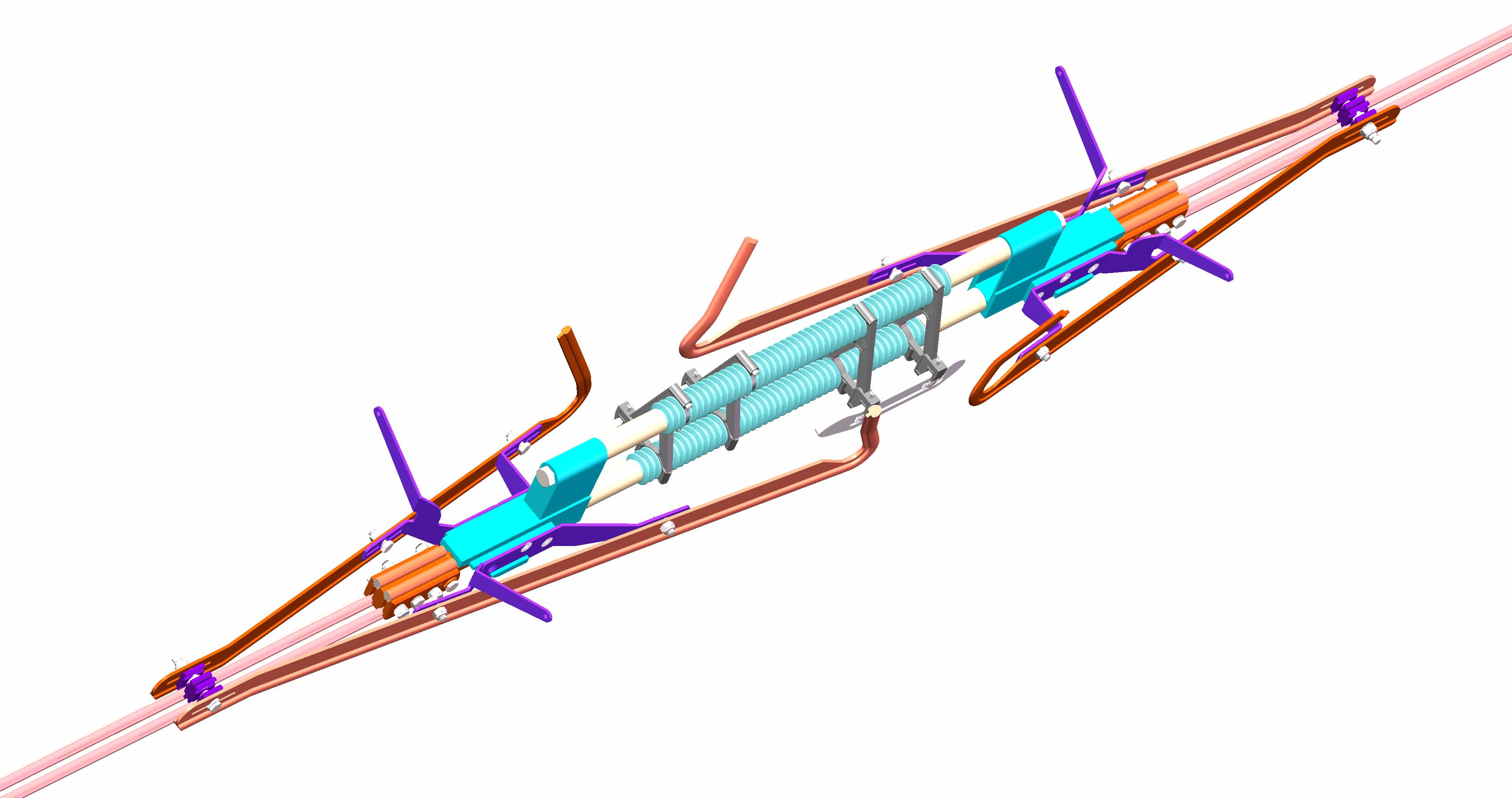

1.5kV柔性双线分段绝缘器
适用于城市轨道交通接触网系统，实现同相电气分区
产品特点
- 柔性双线设计，适用性更广
- 城市轨道交通专用，运行平稳可靠
- 高性能绝缘材料，自洁性好不沾污
- 耐磨阻燃，耐电弧耐电蚀损
- 符合国家标准，品质可靠
- 适用地铁轻轨城轨系统
技术参数
| 额定电压 | DC1500V（适用DC750V/DC1500V） |
| 允许速度 | ≤120km/h |
| 海拔高度 | ＜2000m |
| 环境温度 | -25℃~+45℃ |
| 适用环境 | 地铁/轻轨/城轨 |
750V、1500V柔性双线分段绝缘器，适用于城市轨道交通接触网系统
| 工作条件参数 | |
|---|---|
| 用途 | 工频单相交流电气化铁路接触网的同相电气分区 |
| 额定工作电压 | 27.5kV |
| 海拔高度 | ＜4000m |
| 环境温度 | －40℃～+70℃ |
| 环境条件 | 适于高湿度、高盐密度、重污染和沿海、隧道区段 |
| 允许通过速度 | ≤200km/h |
| 机械性能参数 | |
|---|---|
| 最大拉伸工作负荷 | ≥16.5 kN |
| 拉伸破坏负荷 | ≥52 kN |
| 与接触线接头的起始滑动力 | 线断不滑 |
| 电气性能参数 | |
|---|---|
| 爬电距离 | ＞1600mm |
| 空气绝缘间隙 | ≥300mm |
| 工频湿闪电压 | ≥87kV |
| 雷电冲击耐受电压（1.2/50μS） | ≥160kV |
适用于城市轨道交通接触网系统，实现同相电气分区
| 额定电压 | DC1500V（适用DC750V/DC1500V） |
| 允许速度 | ≤120km/h |
| 海拔高度 | ＜2000m |
| 环境温度 | -25℃~+45℃ |
| 适用环境 | 地铁/轻轨/城轨 |
适用于200km/h及以上速度的高速铁路接触网系统
适用于地铁、轻轨等城市轨道交通供电系统
适用于高湿度、高盐密度、重污染和沿海、隧道区段
适用于-40℃至+70℃的极端温度环境
