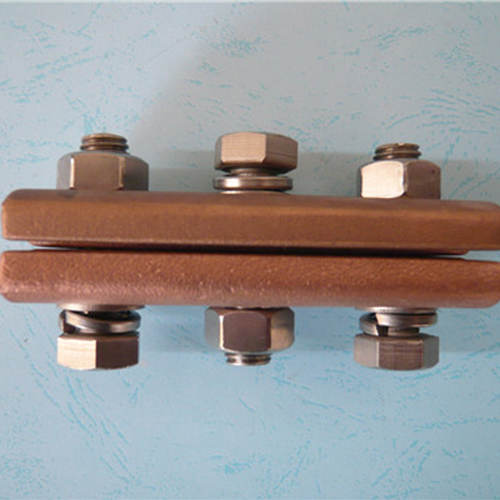

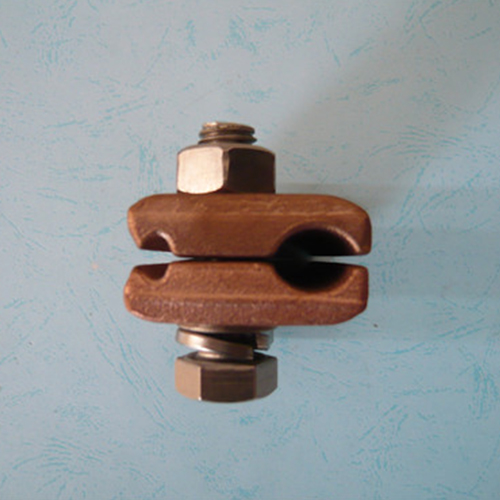

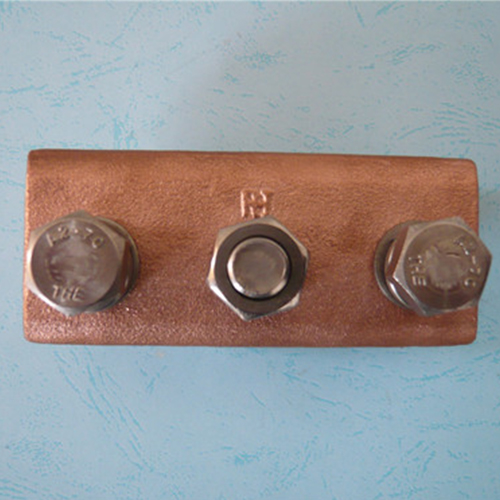

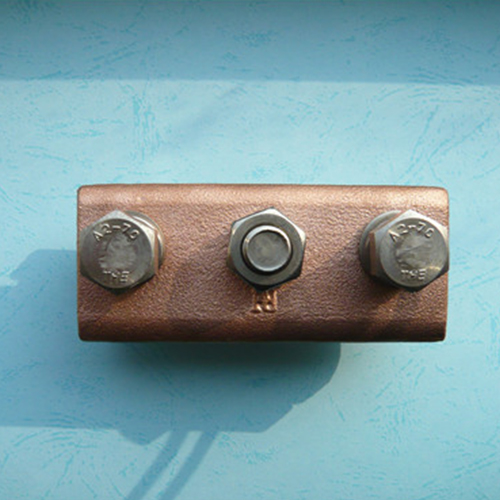

JB型接触线电连接线夹（图号JQJL04(11JB)-2010），适用于电气化接触网系统中电连接线与接触线连接处，材料为CuNi2Si/T2，采用金属模锻造工艺制造。
产品机械性能与电气性能优良，线夹与接触线间滑动荷重不小于4.0kN，载流量不小于被连接线索的额定载流量，运行安全可靠。
| 图号 | JQJL04(11JB)-2010 |
| 用途 | 本零件适用于电气化接触网系统中电连接线与接触线连接处。 |
| 材料 | CuNi2Si/T2 |
| 工艺 | 金属模锻造 |
| 机械性能 | 1.电连接线夹与接触线之间的滑动荷重不小于4.0kN。 2.电连接线夹与电连接线压接后的握紧荷重不小于4.0kN。 3.电连接线夹螺栓的紧固力矩为44N·m~56N·m。 |
| 电气性能 | 1.线夹的载流量应不小于被连接线索的小额定载流量。 2.线夹与线索连接处的温升应不大于被连接线索的温升。 3.过负荷电热循环试验后线夹与导线连接处两端点之间的接触电阻值应不大于同等长度被连接线索的阻值。 |
| 产品型号 | JQJL04(11JB)-2010 |
|---|---|
| 额定电压 | 配套25kV接触网系统 |
| 适用速度 | 160~350km/h |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | ＜4000m |
| 主要材料 | 铜合金线夹、软铜电连接线 |
| 安装方式 | 承力索与接触线间、锚段关节及道岔处连接 |
| 执行标准 | TB/T 2075系列标准 |
锚段关节
锚段关节处JB型接触线电连接线夹（JQJL04(11JB)-2010）保证两锚段电气贯通。
道岔区
道岔两支接触网间JB型接触线电连接线夹（JQJL04(11JB)-2010）等电位连接。
正线悬挂点
正线承力索-接触线间JB型接触线电连接线夹（JQJL04(11JB)-2010）分流。
馈电节点
馈线引入处JB型接触线电连接线夹（JQJL04(11JB)-2010）大载流连接。
