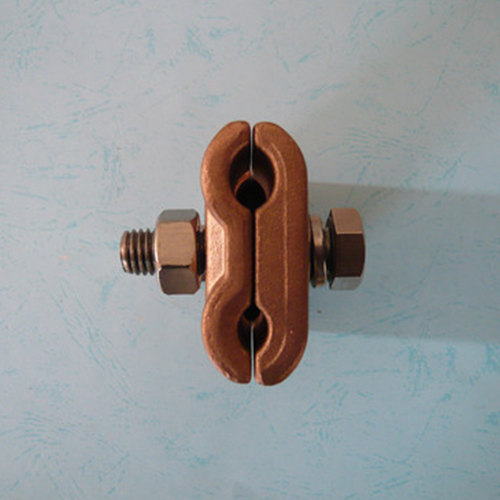

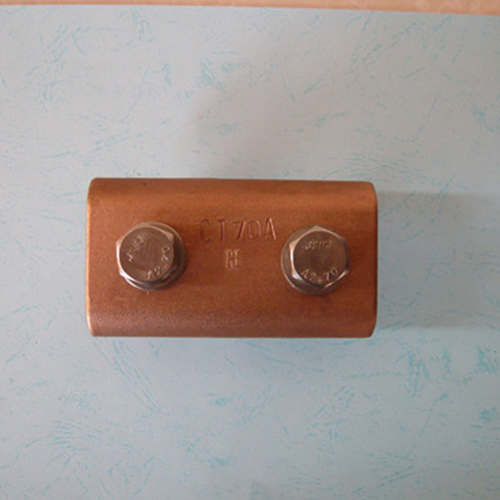

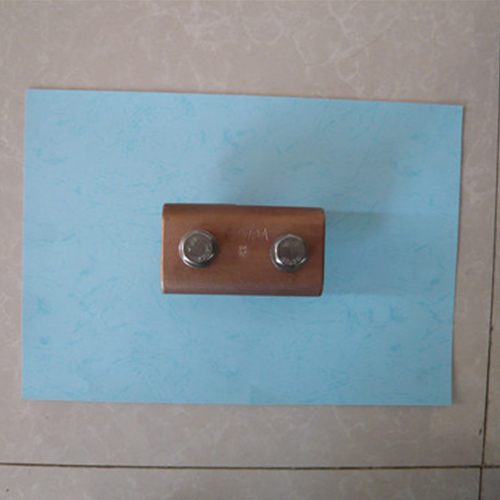

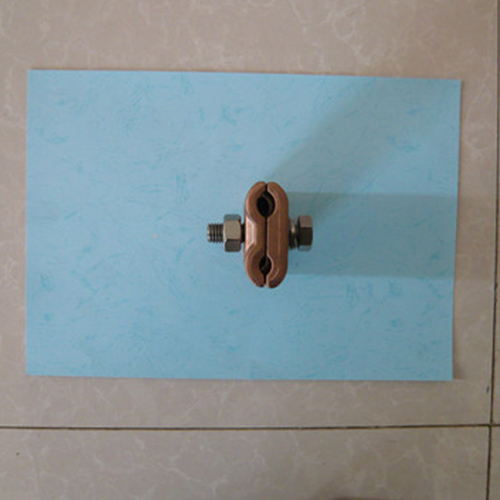

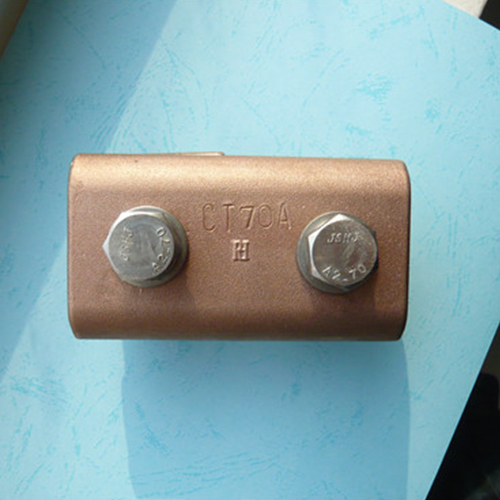

CT型承力索电连接线夹（图号JL05(11CT)-2010），适用于电气化接触网系统中电连接线与承力索连接处，材料为T2（大方块），采用金属模锻造工艺制造。
产品机械性能与电气性能优良，线夹与承力索和电连接线间滑动荷重均不小于4.0kN，载流量不小于被连接线索的额定载流量，运行安全可靠。
| 图号 | JL05(11CT)-2010 |
| 用途 | 本零件适用于电气化接触网系统中电连接线与承力索连接处。 |
| 材料 | T2（大方块） |
| 工艺 | 金属模锻造 |
| 机械性能 | 1.承力索电连接线夹与承力索和电连接线之间的滑动荷重均不小于4.0kN。 2.承力索电连接线夹螺栓的紧固力矩为44N·m~56N·m。 |
| 电气性能 | 1.电连接线夹的载流量不应小于被连接线索的额定载流量。 2.电连接线夹与线索连接处的温升应不大于被连接线索的温升。 3.过负荷电热循环试验后承力索电连接线夹与导线连接处两端点之间的接触电阻值应不大于同等长度被连接线索的电阻值。 |
更多选型与采购答疑见 常见问题 FAQ（标准换代、认证、交期与定制）。
| 产品型号 | JL05(11CT)-2010 |
|---|---|
| 执行标准 | TB/T 2075系列标准 |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | <4000m |
| 主要材料 | 铜合金线夹、软铜电连接线 |
| 安装方式 | 承力索与接触线间、锚段关节及道岔处连接 |
锚段关节
锚段关节处CT型承力索电连接线夹（JL05(11CT)-2010）保证两锚段电气贯通。
道岔区
道岔两支接触网间CT型承力索电连接线夹（JL05(11CT)-2010）等电位连接。
正线悬挂点
正线承力索-接触线间CT型承力索电连接线夹（JL05(11CT)-2010）分流。
馈电节点
馈线引入处CT型承力索电连接线夹（JL05(11CT)-2010）大载流连接。
