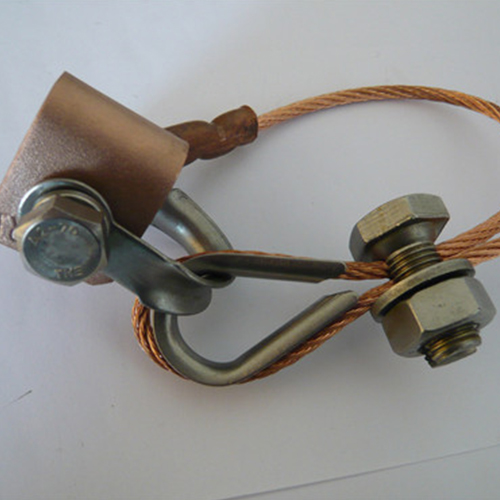

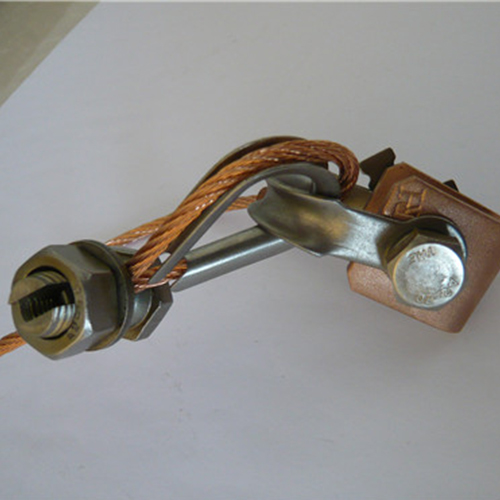

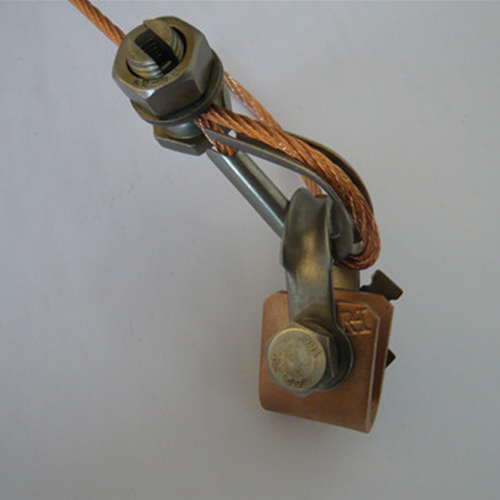

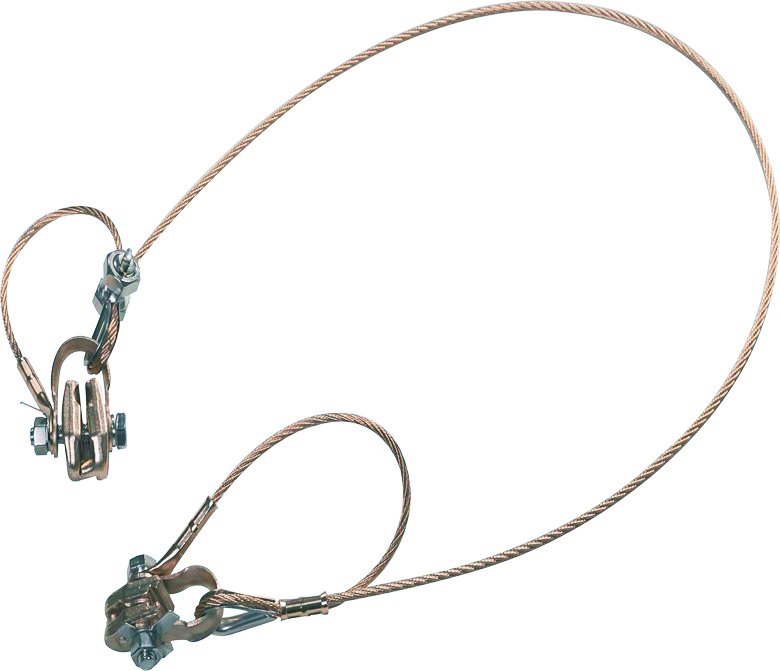

D型整体吊弦（图号JL02(7D)-2010），用于电气化铁路接触网中在承力索上悬吊接触线，材料为CuNi2Si，采用金属模锻造工艺制造。
产品具有优良的机械强度和电气性能，吊弦线夹垂直破坏荷重不小于3.9kN，吊弦线拉断力不小于5.67kN，运行安全可靠、维护简便。
| 图号 | JL02(7D)-2010 |
| 用途 | 用于电气化铁路接触网中在承力索上悬吊接触线。 |
| 材料 | CuNi2Si |
| 工艺 | 金属模锻造 |
| 性能 | 1.最大垂直工作荷重为1.3kN。 2.吊弦线夹的垂直破坏荷重不小于3.9kN。 3.吊弦线的拉断力不小于5.67kN。 4.与接触线间的滑动荷重不小于1.0kN，与承力索间的滑动荷重不小于1.0kN，吊弦线夹与压接管间的滑动荷重不小于3.9kN。 |
对应证书图号 7-1B（模锻）。
更多选型与采购答疑见 常见问题 FAQ（标准换代、认证、交期与定制）。
| 产品型号 | JL02(7D)-2010 |
|---|---|
| 执行标准 | TB/T 2075.7-2024《电气化铁路接触网零部件 第7部分：整体吊弦》及JL02图号技术要求 |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | <4000m |
| 主要材料 | 铜合金绞线、精密压接线夹 |
| 安装方式 | 承力索与接触线间垂直悬挂安装 |
高速链形悬挂
高速线路链形悬挂采用D型整体吊弦（JL02(7D)-2010）保证接触线平顺度。
普速铁路
普速线路悬挂系统D型整体吊弦（JL02(7D)-2010）批量配套。
站场悬挂
站场股道悬挂D型整体吊弦（JL02(7D)-2010）适应复杂布置。
城轨接触网
城轨架空网D型整体吊弦（JL02(7D)-2010）小型化配套。
