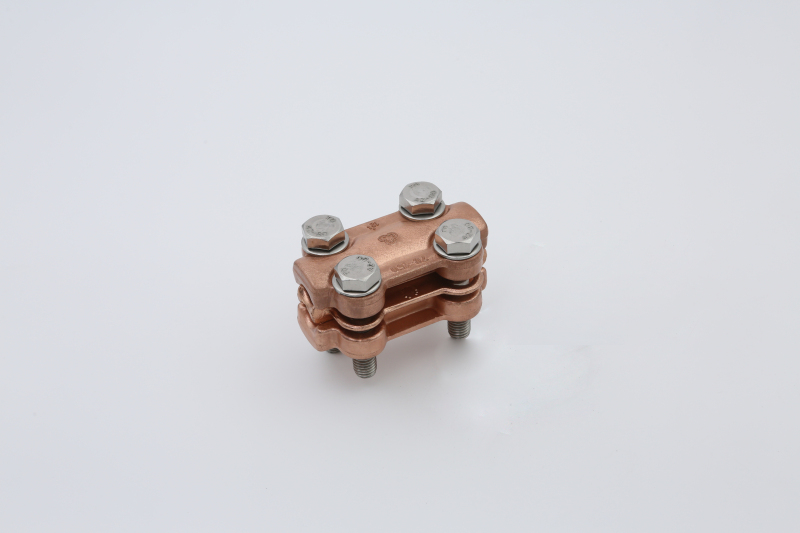

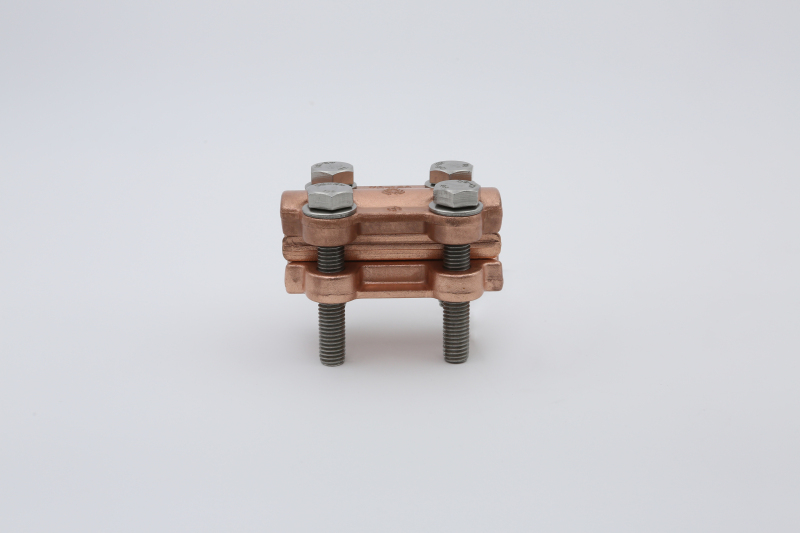

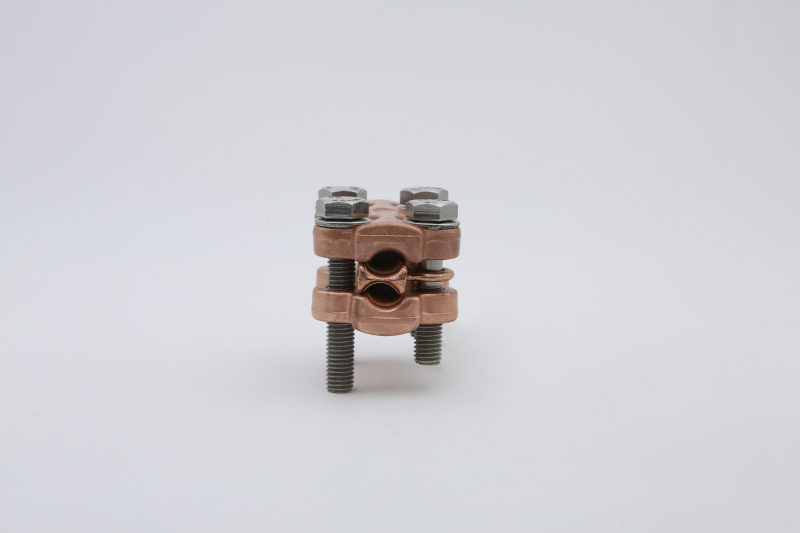

BJL0503E 承力索中心锚结线夹

图号：BJL0503 E

用途：本零件适用于85mm²、120mm²、150mm²接触线与70mm²、95mm²、120mm²承力索之间的锚固连接。

材料：CuNi2Si

工艺：金属模锻造

性能：

1. 承力索中心锚线夹的最大水平工作荷重为相应承力索额定工作张力的1.05倍。
2. 承力索中心锚线夹与承力索及承力索中心锚绳之间的滑动荷重不小于相应承力索额定工作张力的1.05倍。
3. 承力索中心锚结线夹与接触线中心锚结绳间的滑动荷重：在接触线中心锚结绳标称拉断力的95%范围内，接触线中心锚结绳不应从承力索中心锚结线夹中滑脱。
4. 其他力学性能满足TB/T2075中相关要求。

产品概述

河南创为铁路器材有限公司生产的承力索中心锚结线夹，承力索中心锚结线夹（BJL0503E），适用于85-150mm²接触线与70-120mm²承力索之间的锚固连接，防窜动、运行可靠。

技术特性

• 握持可靠不滑移
• 防断防窜双重功能
• 安装工具通用，施工便捷
• 顶丝/加强型多种结构可选

执行标准与质量控制

产品执行TB/T 2075《电气化铁路接触网零部件》系列标准，线夹握力大且不损伤线索，整体强度不低于被固定线索额定负荷；防松结构适应长期振动。电连接过渡电阻小，保证锚段两侧电气连续。公司通过CRCC铁路产品认证与ISO9001质量管理体系认证，产品逐台（批）经出厂检验合格后交付。

适用工况与典型应用

适用于各型接触悬挂锚段中部，锁定伸缩零点，防止断线抽动与温度窜动。典型应用场景包括：正线锚段中部、长大锚段、坡道区段及桥梁隧道段等。

选型与服务

我司可按线路条件与工况参数提供选型校核与非标定制，产品执行CRCC铁路产品认证与ISO9001质量管理体系要求，关键指标均经出厂检验与型式试验验证。选型咨询与报价请致电0375-6051688。
