交叉线岔是接触网系统中实现不同线路之间电气与机械过渡的关键设备，其运行状态直接影响受电弓的平滑通过和弓网安全。为确保线岔设备性能可靠、参数达标，特制定本检修技术质量标准及工艺，适用于普速铁路接触网交叉线岔的日常检测、检查与检修作业。
一、作业目的与主要内容
交叉线岔检修工作的核心目的在于通过周期性检测和针对性检查，准确掌握线岔的各项技术参数、动态运行特性及安全状况，及时发现并消除隐患，保障接触网设备始终处于良好运行状态。
主要工作内容分为以下三个层面：
检测项目：重点测量道岔定位柱的纵向及横向位置、交叉点两侧定位点的拉出值、交叉点的准确投影位置、两接触线在相距500 mm及800 mm处的高差、始触区范围等关键参数。
检查项目：现场查看限制管安装状态、位置及其活动间隙是否正常；确认始触区内是否存在线夹或其他可能碰触受电弓的部件；观察受电弓通过时的运行姿态；检查各部连接螺栓的紧固力矩。
检修项目：针对检测与检查中发现的不达标或状态不良部位进行精确调整与修复，包括定位点拉出值修正、接触线高差调整、限制管间隙调节、零部件更换与防腐处理等。
二、适用范围、周期及作业条件
本标准适用于管内所有普速铁路交叉线岔的检测、检查及检修工作。作业周期与条件如下：
检测周期：每6个月执行一次，利用铁路天窗点内进行。
检修周期：随全面检查计划同步实施，一般在天窗点内使用接触网作业车或车梯作为作业平台。
三、作业准备
作业前须做好人员、工机具、材料及技术资料的充分准备。
人员：作业组成员须经过专业培训，掌握线岔调整技能，熟悉安全规程。
工机具：激光测量仪或道尺、力矩扳手、水平尺、单滑轮、绳索、钢丝套、细钢丝刷、内六角扳手以及全套安全防护、照明、通讯和影像记录设备。
材料：根据检修需要携带限制管、吊弦及线夹、定位线夹、电连接线及线夹、Φ4.0 mm镀锌铁线、电力复合脂、示温片、绑扎线等。
技术资料：携带该区段接触网平面布置图、线岔设计安装图及上次检修记录。
四、作业程序与处理方法
（一）检查内容
作业人员须逐项核查以下要点：交叉点投影位置是否在道岔导曲线两内轨距标准范围内；定位点拉出值与接触线高度是否合规；限制管安装位置及内部活动间隙是否符合规定；始触区内是否存在异物或线夹；两接触线相距500 mm与800 mm处高差是否超标；电连接线夹状态及示温片是否完好；所有连接螺栓有无松动。
（二）具体调整方法
1. 单开道岔线岔调整
仅横向位置偏移：若交叉点纵向位置正确而横向偏离两内轨夹角平分线，须松开两侧定位支座，将两接触线同向平移至标准位置。
仅纵向位置偏移：若交叉点纵向超过1050 mm范围，应增大两线交叉角度；若小于735 mm范围，则减小交叉角度。角度调整通过改变定位点拉出值实现，但拉出值原则上应控制在300～400 mm，最大不得超过450 mm。
横向与纵向均偏移：首先拆除限制管，将工作支接触线调至标准定位拉出值，再利用测量工具在工作支上找出满足交叉点投影要求的理论交叉点，随后调整非工作支拉出值使交点重合，最后按新位置重新安装限制管。
接触线高差调整：在保证下方接触线高度符合要求的前提下，通过松紧临近吊弦来调整另一支接触线高度。使用水平尺精确测量相距500 mm与800 mm处的高差，确保正线线岔侧线高于正线15～25 mm，侧线线岔两线高差不大于20 mm。
限制管活动间隙调整：检查限制管内两接触线的相对移动余量，通过增减垫片使间隙适中，既保证接触线随温度自由伸缩，又防止卡滞。
电连接及其他部件：参照电连接检修工艺检查并紧固电连接线夹，对所有连接螺栓交替均匀紧固，对锈蚀部件除锈涂油或更换。
2. 复式交分道岔线岔调整

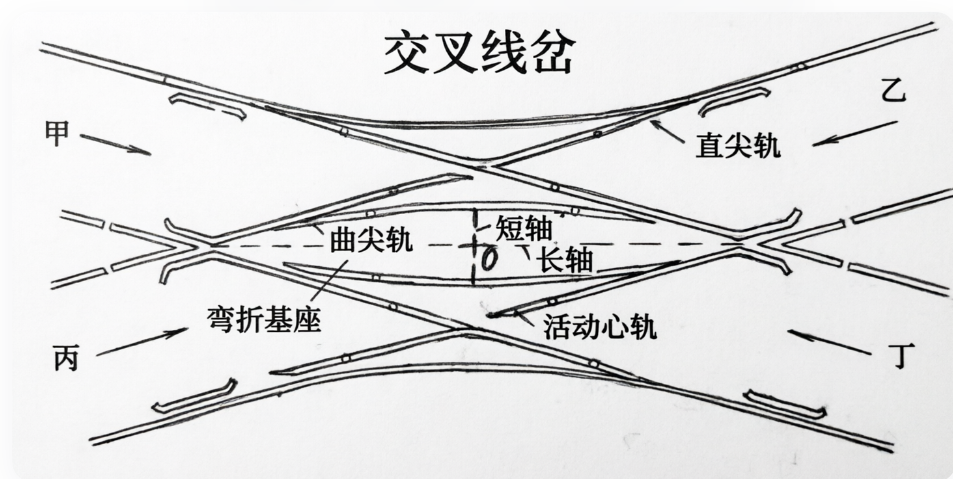

复式交分道岔存在长轴与短轴两个方向上的交叉点偏移问题。若短轴方向正确而长轴方向偏移，应使两定位器相向或反向移动以修正长轴交叉点；若长轴方向正确而短轴方向偏移，则两定位器同向平移；若双轴均偏移，则先将一支接触线调整至中轴支距中点，再使另一支接触线交于该点。
3. 交叉渡线道岔线岔调整
交叉渡线包含多组单开道岔及一处菱形交叉点。先按单开道岔标准分别调整A、B、C、D四组道岔处的接触线位置，使其拉出值及交叉投影达标，再检查渡线交叉点O是否位于菱形交叉中心正上方，如有偏差可通过调整两侧定位拉出值校正，最后复核所有线岔的限制管间隙及接触线高差。
五、主要安全风险控制措施
防夹伤与防掉道：使用车梯作业时注意道岔开向，严禁将脚部或工具置于尖轨与基本轨之间；时刻关注车梯走行路径，防止掉道。
防止轨道电路短路：测量及调整作业时，严防金属工具同时触碰两根钢轨或连通绝缘节两侧，避免信号红光带。
防止线索抽脱伤人：调整非工作支或拆卸零部件前，须采取防滑措施，作业人员不得站在线索受力方向的反侧。
保证受电弓平滑过渡：非工作支抬高应沿下锚方向均匀变化，确保始触区内无硬点或剧烈坡度变化。
螺栓紧固规范：紧固力矩须交替均匀施加，严禁使用锤击方式敲打零部件，以防螺纹咬死或部件损伤。
交叉处磨损防护：若非工作支导线严重向上顶住限制管或承力索交叉点间隙不足60 mm时，应检查是否相磨，必要时加装防护条或调整导线高度。
作业后复核：作业完毕必须复核受电弓动态包络线，确认无任何部件侵入包络线范围，确保行车安全。
六、主要技术标准摘要
正线与侧线组成的线岔，正线接触线应位于侧线下方；同为侧线时，距中心锚结较近者位于下方。
单开道岔交叉点标准位置为道岔导曲线两内轨距735～1050 mm范围的横向中间，允许偏差±50 mm；纵向距道岔定位点大于2.5 m。
两支工作支接触线相距500 mm、800 mm处，正线线岔侧线应高于正线15～25 mm，侧线线岔高差不大于20 mm；非工作支在距线路中心800 mm处须抬高60～90 mm并均匀过渡。
限制管长度应符合设计，内部应留有适当活动间隙。
始触区范围内（距另一股道线路中心600～1050 mm）不得安装任何线夹。
两支承力索交叉处垂直间距不应小于60 mm。
复式交分与交叉渡线道岔的交叉点位置偏差，警示值为±100 mm，限界值为±150 mm。
通过对以上技术质量标准及工艺的严格执行，可有效保障接触网交叉线岔的长期稳定运行，为铁路运输安全提供坚实支撑。
