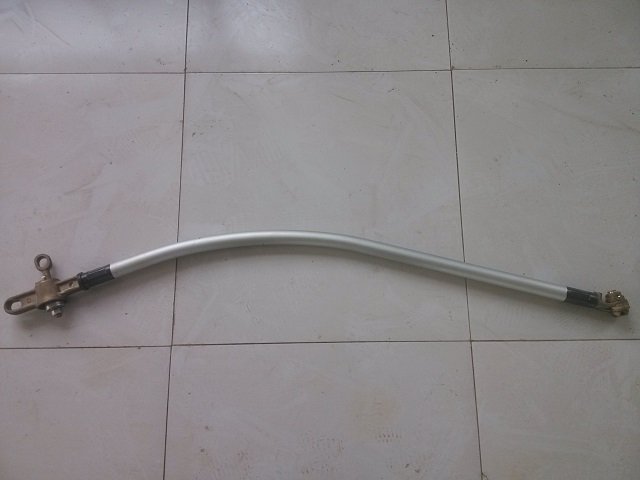

3-1 限位定位器（3-1A/3-1B）

电气化铁路接触网用限位定位器（3-1A/3-1B），用于夹持接触线并限制其抬升量。

符合TB/T 2075.3-2024《电气化铁路接触网零部件 第3部分：限位型定位装置》要求，结构与连接尺寸按认证技术条件制造，与接触网系统标准零部件配套使用。

产品概述

限位定位器为轻量化管形（或槽形）构件，一端经定位线夹夹持接触线，另一端通过定位钩与定位支座连接；其限位面与支座限位结构配合，将接触线抬升限制在允许范围内，兼顾动态拾升与横向定位功能。型式上分3-1A直管型与3-1B弯管型，3-1B分圆管截面与矩形管截面两种：圆管截面适用于v≤250km/h线路，矩形管截面适用于250km/h＜v≤350km/h高速线路（按TB/T 2075.3-2024荷载体系分档）。公司通过CRCC铁路产品认证。

技术特性

• 限位结构可靠，可有效限制接触线动态抬升量
• 管体轻量化设计（6082铝合金管体），降低定位点集中质量
• 与定位线夹、定位支座等标准零部件通用配套
• 本体表面光洁，避免与受电弓滑板硬性擦碰

执行标准与质量控制

产品执行TB/T 2075.3-2024《电气化铁路接触网零部件 第3部分：限位型定位装置》，公司通过CRCC铁路产品认证与ISO9001质量管理体系管控，原材料入厂检验、关键工序过程检验与成品出厂检验逐批进行，检验合格后交付。

适用工况与典型应用

典型应用于区间及站场接触网定位点装配，与定位支座、定位线夹、定位管等共同组成限位型定位装置。

选型与服务

公司提供从选型计算、图纸确认到批量供货、现场技术指导的全流程服务，可根据线路条件与装配图纸提供型号规格建议及定制方案。技术支持与商务垂询请致电0375-6051688。

更多选型与采购答疑见 常见问题 FAQ（标准换代、认证、交期与定制）。
