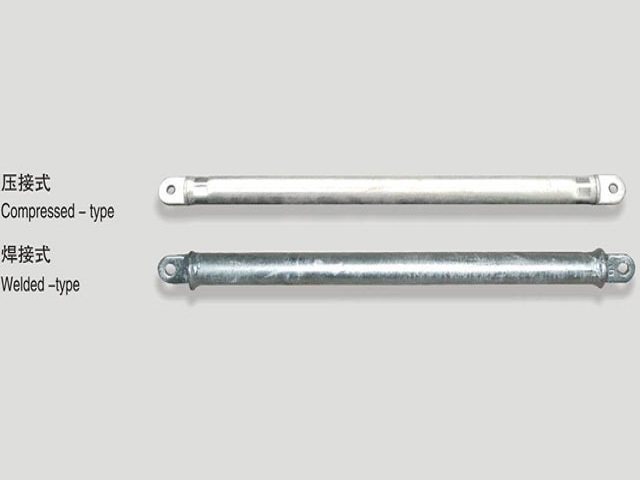

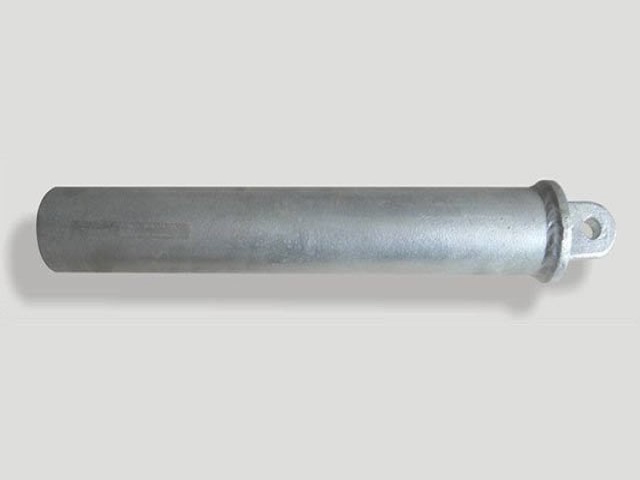

JL62-89定位管用于固定定位器，并使其在水平方向便于调节，以增加定位点的弹性。采用20#无缝钢管金属模锻造、热浸镀锌工艺。
| 水平工作荷重 | 4.5kN |
| 破坏荷重 | ≥13.5kN |
| 耐拉伸荷重 | 6.75kN |
| 耐压缩荷重 | 4.5kN |
| 材质 | 20#无缝钢管 |
| 工艺 | 金属模锻造、热浸镀锌 |
| 产品型号 | JL62-89 |
|---|---|
| 额定电压 | 配套25kV接触网系统 |
| 适用速度 | 160~350km/h |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | ＜4000m |
| 主要材料 | 铝合金定位器/定位管、铜合金线夹 |
| 安装方式 | 腕臂端部安装，定位接触线拉出值 |
| 执行标准 | TB/T 2075系列标准 |
直线区段
直线区段JL62-89 定位管保持接触线标准拉出值。
曲线区段
曲线区段JL62-89 定位管承受横向荷载，定位稳定。
软横跨节点
软横跨悬挂采用JL62-89 定位管实现多股道定位。
大风区段
大风区段弹性限位JL62-89 定位管防止定位器过度抬升。
