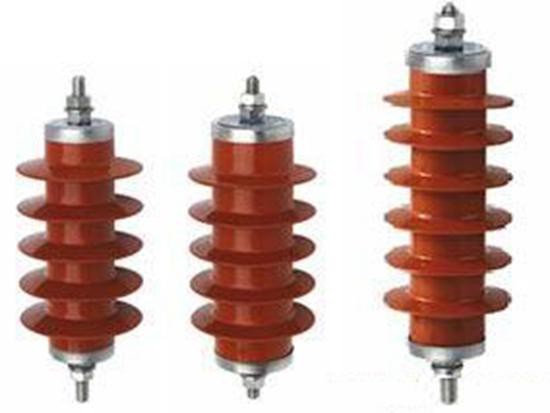

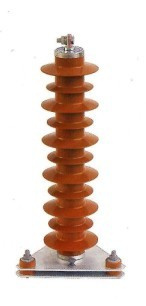

YH5W-42/110为27.5kV系统用无间隙复合外套金属氧化物避雷器，雷电冲击残压≤110kV，残压水平低，保护性能优异，详细技术参数如下（以西安远航电力27.5kV无间隙复合外套金属氧化物避雷器为例）。
| 系统标称电压 | 27.5kV |
| 避雷器额定电压 | 42kV |
| 持续运行电压 | 31.5kV |
| 直流1mA参考电压 | ≥60kV |
| 雷电冲击残压 | ≤110kV |
| 陡波冲击残压 | ≤127kV |
| 操作冲击残压 | ≤94kV |
| 2ms方波通流容量 | 400A |
| 产品型号 | YH5W-42/110 |
|---|---|
| 额定电压 | 27.5kV系统（Y5WT/Y10WT/YH系列按型号） |
| 适用速度 | 不适用（保护设备） |
| 工作温度 | -40℃~+70℃ |
| 海拔高度 | ＜4000m |
| 主要材料 | 金属氧化物电阻片、复合绝缘外套 |
| 安装方式 | 支柱顶部、变电所出口及分相处安装 |
| 执行标准 | GB/T 11032《交流无间隙金属氧化物避雷器》及牵引供电系统技术条件 |
变电所出口
变电所馈线出口YH5W-42/110 无间隙金属氧化物避雷器防护操作过电压。
多雷区段
多雷区段支柱顶YH5W-42/110 无间隙金属氧化物避雷器泄放雷电过电压。
分相处
电分相两侧YH5W-42/110 无间隙金属氧化物避雷器限制过电压幅值。
城轨高架段
城轨高架接触网YH5W-42/110 无间隙金属氧化物避雷器防雷保护。
