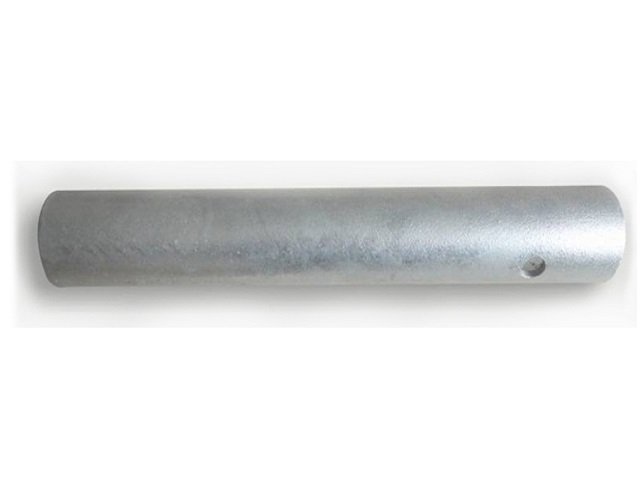

1-1 平腕臂（1-1AG60/1-1AL70）

电气化铁路接触网用平腕臂（1-1AG60/1-1AL70），用于支持接触悬挂并传递负荷。

符合TB/T 2075.1-2024《电气化铁路接触网零部件 第1部分：腕臂支撑装置》要求，结构与连接尺寸按认证技术条件制造，与接触网系统标准零部件配套使用。

产品概述

平腕臂是腕臂支撑装置中的水平管形受力构件，一端通过套管单耳等零部件与支柱绝缘子连接，另一端设置承力索座支承承力索，与斜腕臂经腕臂连接器及支撑组成稳定的三角形结构，共同承受接触悬挂的垂直荷载与水平荷载。同族1-1AL70采用φ70×6铝合金管（6082-T6），配套1-4AL70承力索座等铝合金腕臂零部件，用于250km/h＜v≤350km/h系统。公司通过CRCC铁路产品认证。

技术特性

• 管径Φ60，与承力索座、套管单耳、支撑连接器等标准管径零部件通用配套
• 杆件平直度好，受力状态合理，便于腕臂预配和现场调整
• 整体表面防腐处理，适应户外长期运行环境
• 两端连接孔位规范统一，便于批量预配与互换安装

执行标准与质量控制

产品执行TB/T 2075.1-2024《电气化铁路接触网零部件 第1部分：腕臂支撑装置》，公司通过CRCC铁路产品认证与ISO9001质量管理体系管控，原材料入厂检验、关键工序过程检验与成品出厂检验逐批进行，检验合格后交付。

适用工况与典型应用

适用于 ≤200km/h 及 200~250km/h 线路（分档供货）。典型应用于铁路正线区间及站场接触网腕臂支柱装配，与斜腕臂、支撑、承力索座等配套组成完整腕臂支撑装置。

选型与服务

公司提供从选型计算、图纸确认到批量供货、现场技术指导的全流程服务，可根据线路条件与装配图纸提供型号规格建议及定制方案。技术支持与商务垂询请致电0375-6051688。

更多选型与采购答疑见 常见问题 FAQ（标准换代、认证、交期与定制）。
